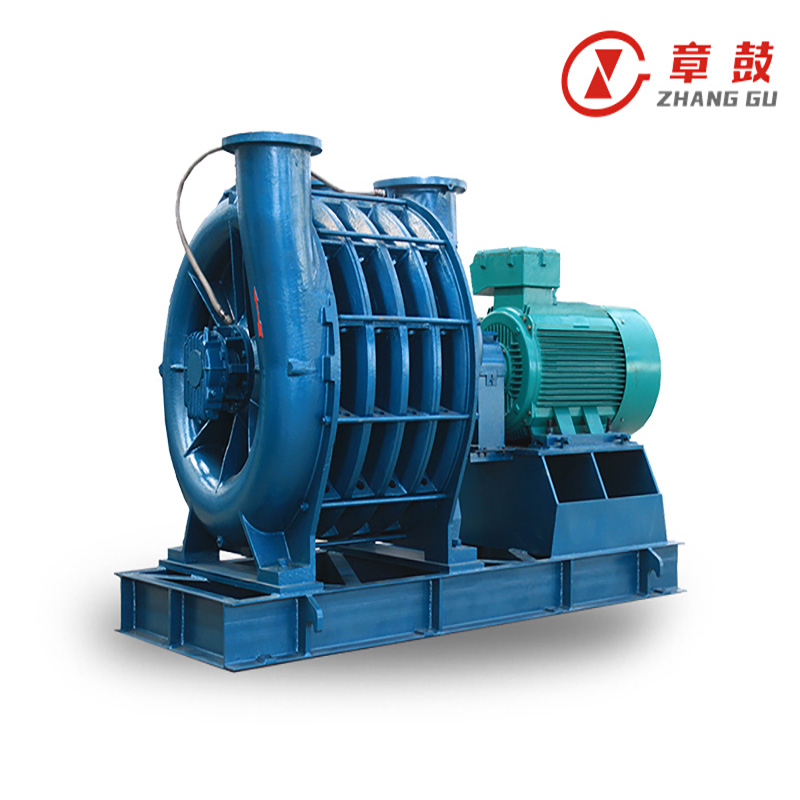

Серия C - Чугунный воздуходув

 Введение в продукт：

Многоступенчатый центробежный вентилятор серии C с литым корпусом, созданный на основе технологии сварных многоступенчатых низкоскоростных центробежных вентиляторов, спроектированный и созданный компанией Shandong Zhangqiu Blower CO., является высокоэффективным продуктом нового поколения, объединившим в себе ряд запатентованных технологий и многолетний опыт проектирования и изготовления вентиляторов, который может удовлетворить запросы пользователей.

Особенности продукта:

◆ Корпус впускного и выпускного отверстий, а также возвратный канал вентилятора полностью адаптированы к рабочему колесу. Обтекаемая конструкция снижает потери.

◆ Рабочее колесо спроектировано с использованием технологии трехмерной срединной плоскости и сложной кривой, обладает высокой эффективностью.

◆ Уплотнение-индуктор на входе рабочего колеса улучшает текучесть на входе рабочего колеса.

◆ Лопатка обратного потока с аэродинамическим профилем может уменьшить потери, получить высокое статическое давление.

◆ Производительность воздуходувки оптимизирована с помощью технологии анализа жидкости. Политропный КПД составляет до 78%.

◆ В некоторых воздуходувках используется трехмерное рабочее колесо, которое обладает высокой эффективностью и хорошей производительностью.

◆ После строгой динамической балансировки ротор имеет низкую вибрацию, высокую надежность и низкий общий шум.

◆Конструкция воздуходувки усовершенствованная и разумная. Легкодоступных деталей немного. Установка, эксплуатация и обслуживание удобны.

Структура продукта:

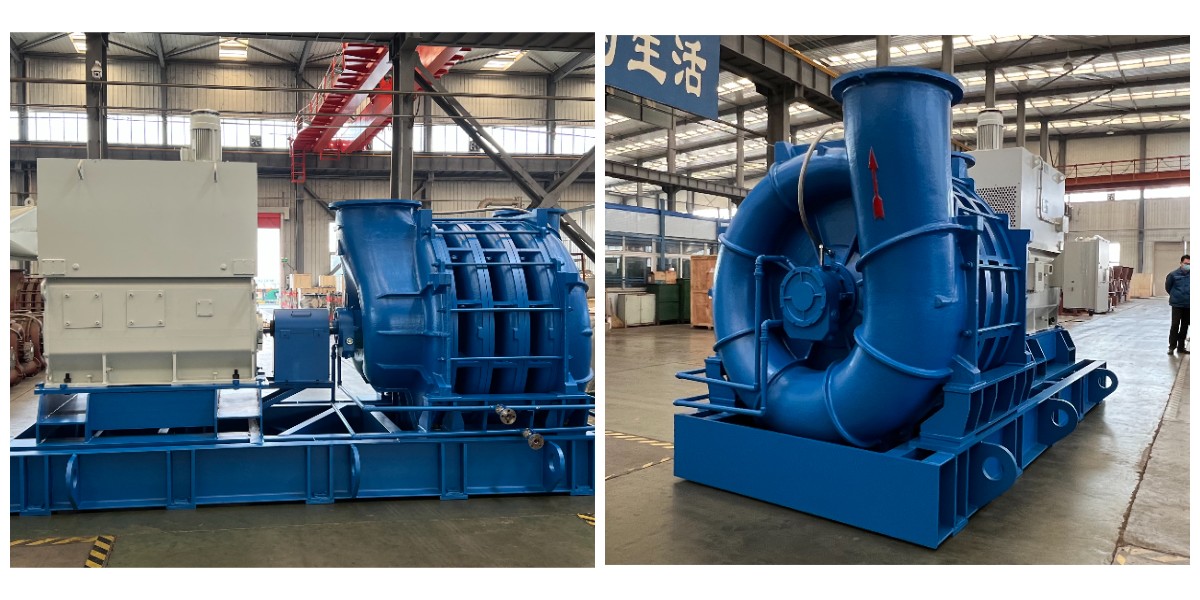

Воздуходувка состоит из статора, ротора, приводного устройства и т. д. Она имеет одно всасывание и две опоры. Ротор состоит из многоступенчатых рабочих колес. Двигатель и воздуходувка устанавливаются независимо или устанавливаются на одном общем основании в соответствии с требованиями владельца (указывая перед заказом). Двигатель и воздуходувка напрямую соединяются с помощью муфты (подключение мини-воздуходувки) с ремнем). Если смотреть со стороны хвоста двигателей (для мини-воздуходувок это выдвижение вала), то вращение вентиляторов происходит по часовой стрелке.

 ◆ Статор

Статор представляет собой вертикальную разъемную конструкцию, состоящую из впускной камеры, промежуточного корпуса и выпускного спирального корпуса. Эти детали образуют газовые каналы с помощью болтов. Впускная камера, промежуточный корпус и выпускной спиральный корпус отлиты из высококачественного чугуна и канифольной модели, имеющей малую деформацию после строгого отжига. Статор с высокой точностью и высокой соосностью может гарантировать стабильную работу роторного узла.

◆  Ротор

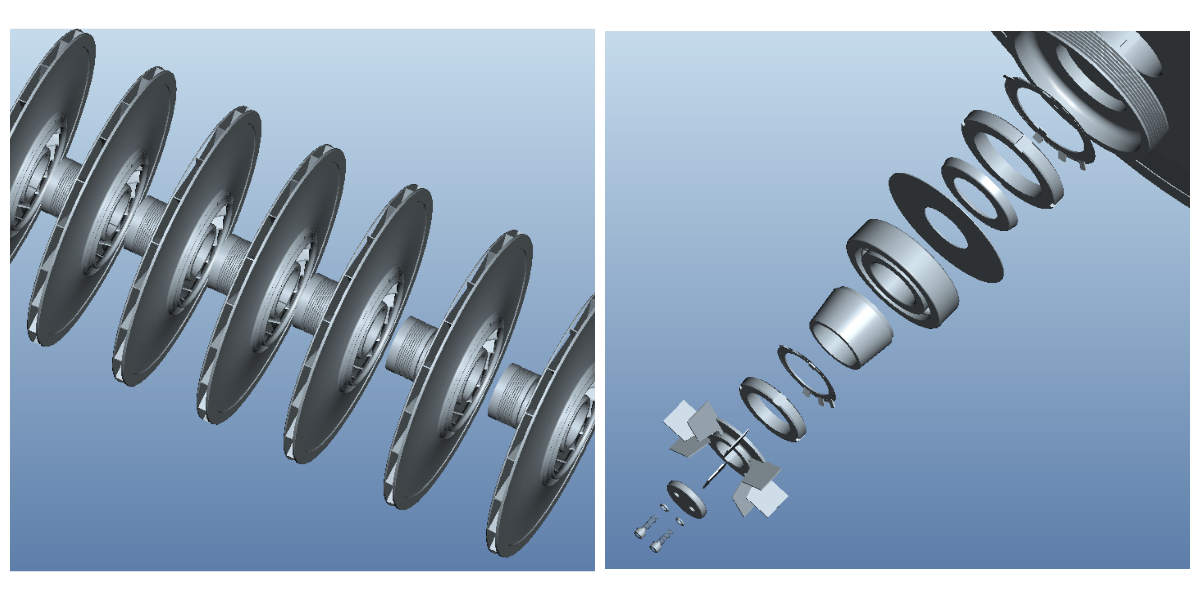

Ротор состоит из рабочих колес, главного вала, втулки вала, полумуфты и т. д. Главный вал изготовлен из высококачественной углеродистой стали и прошел закалку и отпуск. После сборки ротор был динамически сбалансирован для обеспечения устойчивой и надежной работы.

◆ Импеллер

Исходя из требований, применяются литое и сварное рабочее колесо. Литое рабочее колесо точно отлито из высокопрочного алюминиевого сплава. Сварное рабочее колесо сварено из ступицы, крышки и лопаток. В процессе сварки необходимо несколько раз выполнить термообработку для устранения сварочных напряжений. Каждое отдельное рабочее колесо динамически балансируется и испытывается на высокой скорости после точной обработки.

◆ Корпус подшипника

Материал корпуса подшипников — чугун, они расположены с двух сторон воздуходувки. Установка и замена подшипников просты.

На корпусе подшипника имеются тепловое отверстие и виброотверстие. Мы можем изготовить различную конфигурацию в соответствии с потребностями разных владельцев. Стандартный корпус подшипника вентилятора имеет воздушное охлаждение. По желанию владельца мы также поставляем корпус подшипника с водяным охлаждением.

◆ Подшипники и смазочные материалы

Подшипники являются продукцией SKF, расчетный срок службы которых составляет 100000 часов, и смазываются с помощью высококачественной консистентной смазки или смазочного масла.

◆ Печать

На конце и передней части главного вала и рабочего колеса каждой ступени установлено множество групп бесконтактных лабиринтных уплотнений.

Они обладают настолько хорошими герметизирующими свойствами, что воздуходувки имеют лишь незначительные утечки.

◆ Масляный бак

Стандартный воздуходувка использует большой масляный бак для снижения температуры масла без воды, продлевая срок службы смазки и подшипников. В масляном баке используется двойная масляная камера с разбрызгиванием для обеспечения достаточной смазки и предотвращения эффекта масляной пены и утечки масла. Указатель уровня масла и выхлопной патрубок закреплены на масляном баке.

◆ Уплотнение вала

Уплотнения вала расположены по двум сторонам воздуходувки и могут быть заменены без разборки корпуса. Уплотнения вала включают лабиринтное уплотнение и кольцевое уплотнение с угольным покрытием. Лабиринтное уплотнение используется в стандартных воздуходувках (воздуходувках). Уплотнение с угольным покрытием используется в специальной воздуходувке (специальной газовой воздуходувке).

◆ Драйв

В воздуходувках мини-типа используется ременной привод, в других воздуходувках используется гибкая штифтовая муфта или мембранная муфта.

◆ Система управления

Электрическая компания может обеспечить исправную работу LCP и MCP. Через MCP многие параллельные вентиляторы могут осуществлять удаленный мониторинг.

и местный контроль.

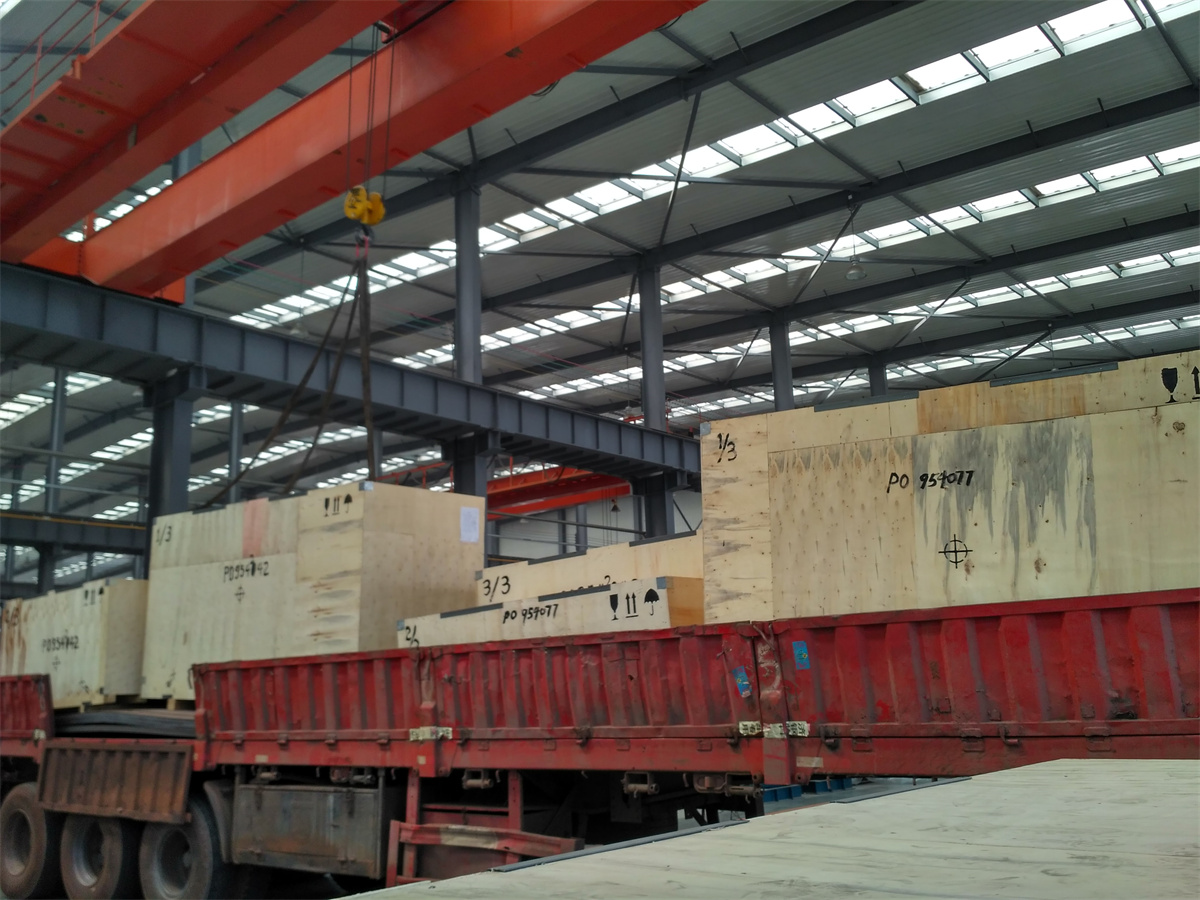

Упаковка и доставка

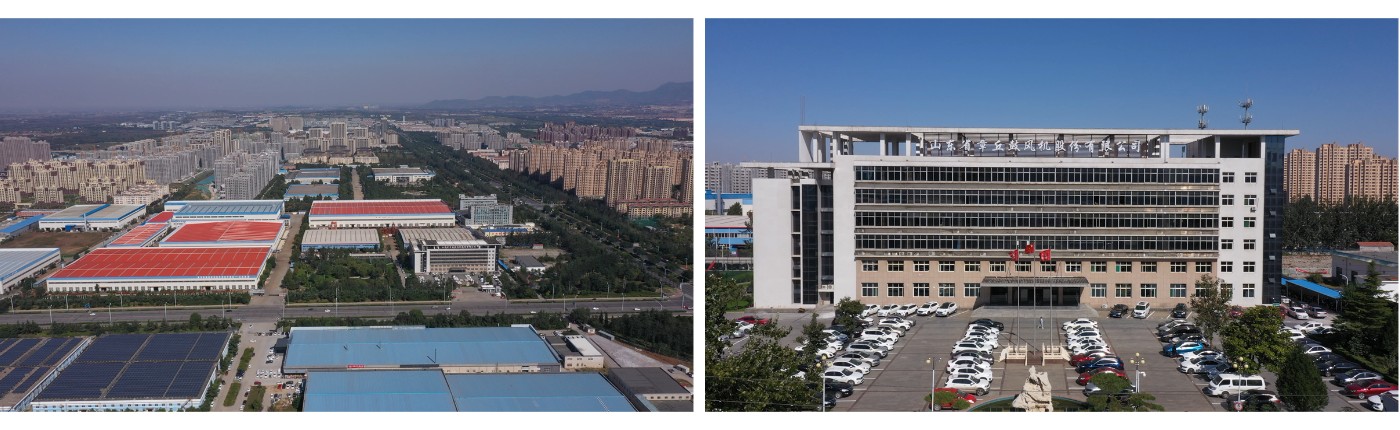

О нас
