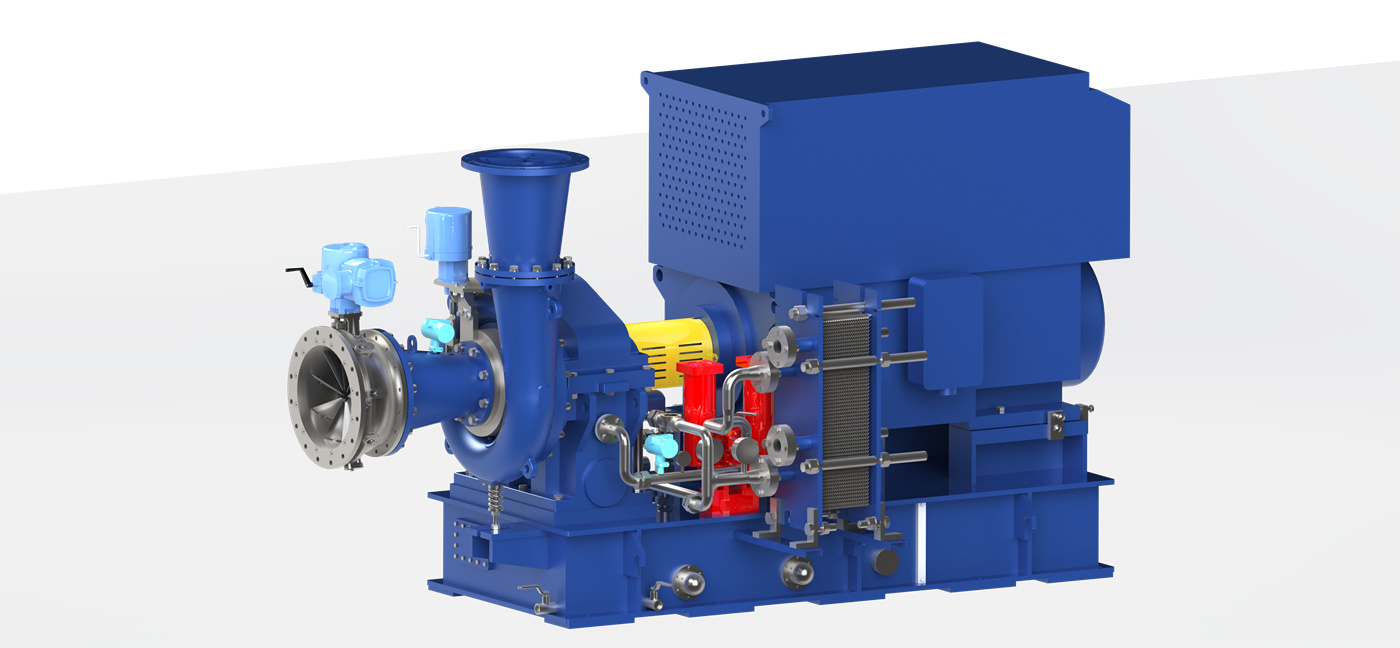

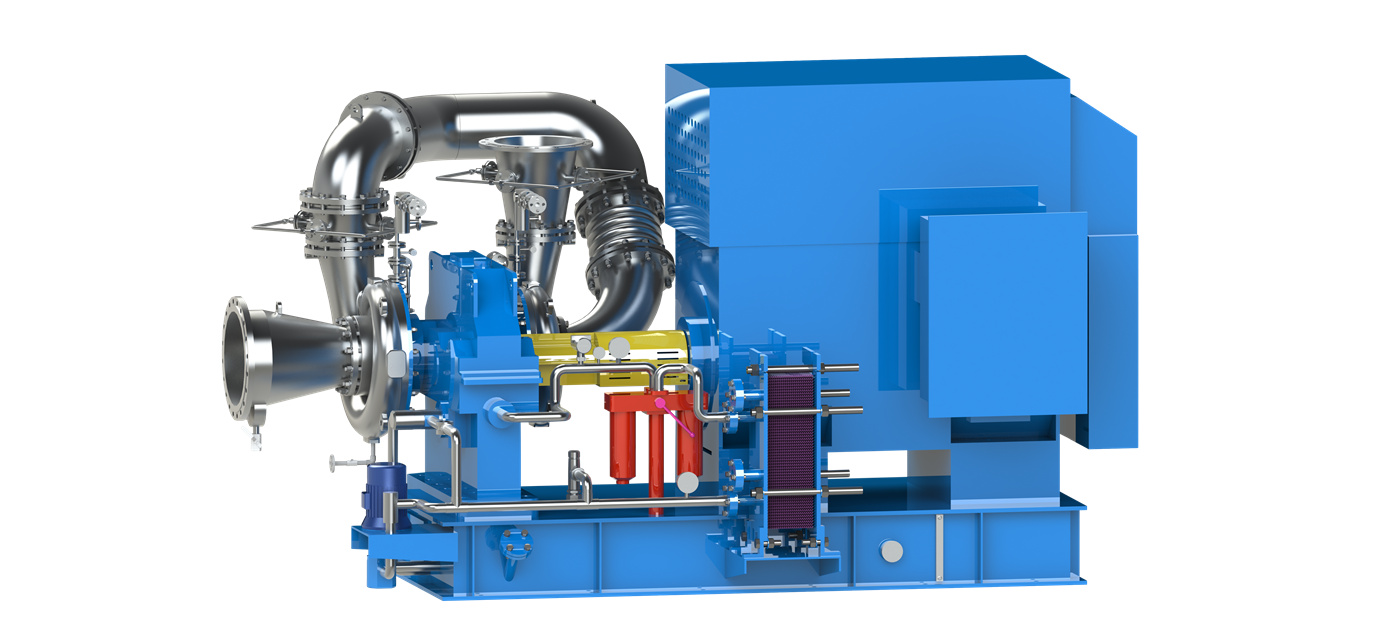

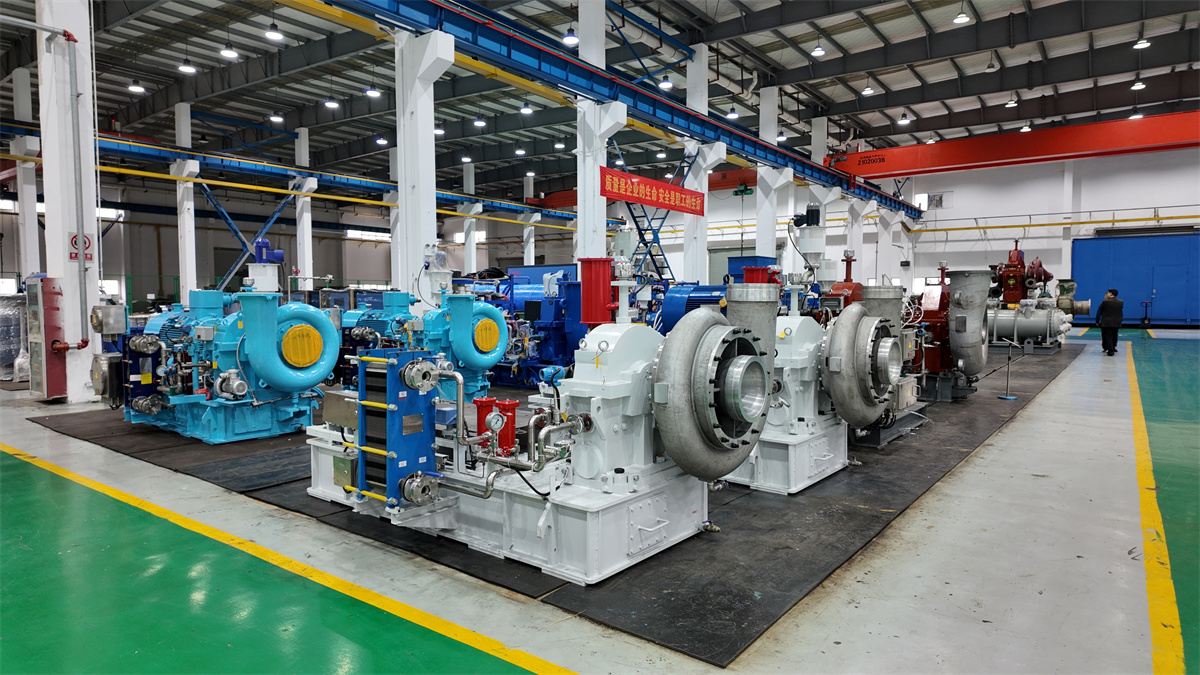

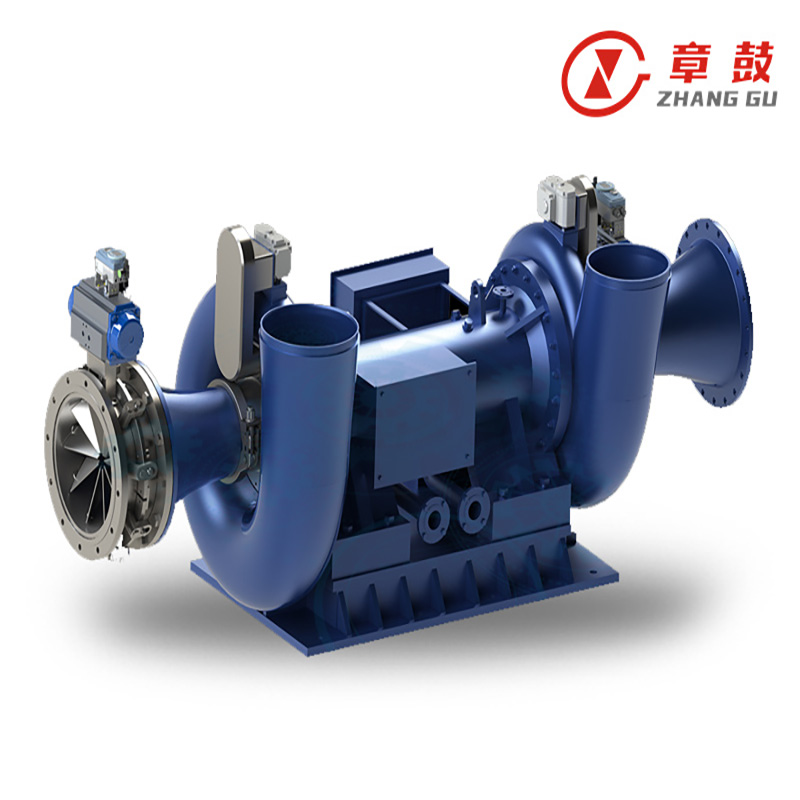

Редукторный турбовоздуходувка

ВВЕДЕНИЕ В ПРОДУКТ:

Высокоскоростной турбовоздуходувка серии CB разработана компанией Jiangsu Zhang Gu LIP ORI Power Technology Co., Ltd. с применением передовых технологий авиационного турбостроения на основе многолетнего накопленного опыта компании Shandong Zhang Qi UB Lower Co., Ltd.

Изделия этой серии соответствуют передовому технологическому уровню как в Китае, так и за рубежом по пневматическим характеристикам и конструкции, широко используются в очистке сточных вод, на электростанциях, в нефтяной и химической промышленности, цветной металлургии, при очистке газа, переработке твердых отходов.

ХАРАКТЕРИСТИКИ ПРОДУКТА:

Усовершенствованная кривая профиля рабочего колеса и высокая эффективность

Конструкция рабочего колеса на основе теории тройного потока и применение технологии низкочастотного анализа для прогнозирования производительности нагнетателя позволяют достичь адиабатического КПД в 82%.

Пропускную способность можно регулировать в широком диапазоне, а воздуходувку можно применять в различных рабочих условиях.

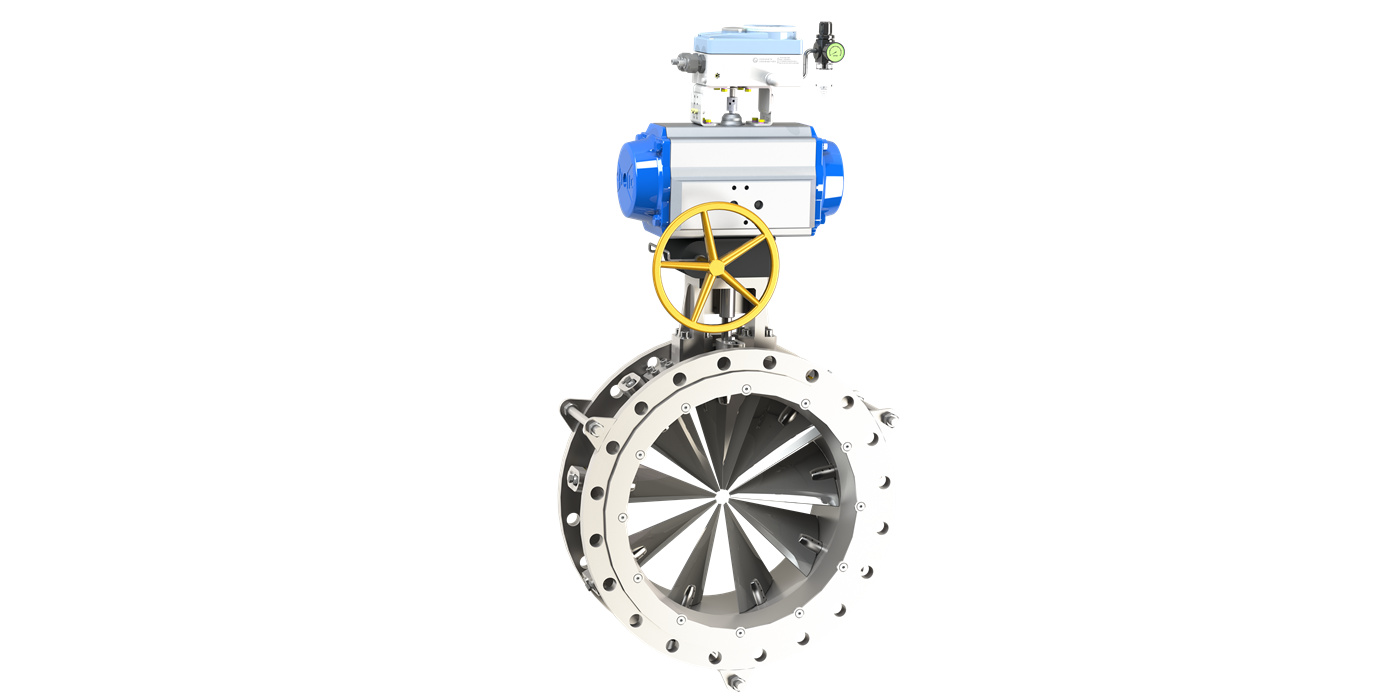

3 варианта регулировки производительности вентилятора: частотно-регулируемый привод (VFD), IG V (входной направляющий аппарат), OGV (выходной направляющий аппарат), широкий диапазон регулировки и высокая эффективность даже при работе в условиях, не соответствующих номинальным значениям. Противопомпажное устройство эффективно предотвращает проблемы, связанные с помпажом.

Компактная конструкция воздуходувки и малый размер

Воздуходувки имеют интегрированную сборную конструкцию, корпус воздуходувки собран на кожухе редуктора-ускорителя, система смазки распределена, двигатель и редуктор-ускоритель компактно установлены на общем постаменте; постамент также служит масляным баком.

После строгой динамической балансировки ротор имеет низкий уровень вибрации, высокую надежность и низкий общий уровень шума.

Момент инерции ротора мал, время запуска и остановки сокращено, а масляный ящик с высоким уровнем масла и аккумулятор упразднены. По сравнению с другими типами воздуходувок с такой же производительностью и повышением давления, этот продукт отличается низким потреблением энергии, малым весом и компактными размерами.

Конструкция воздуходувки современна и рациональна. Небольшое количество быстроизнашиваемых деталей. Удобство монтажа, эксплуатации и обслуживания.

Параметры (такие как вибрация подшипников всей машины, повышение температуры, давление и температура на входе и выходе, антипомпажное управление, запуск блокировочной защиты, сигнализация о неисправности, давление масла в системе смазки, контроль температуры масла и т. д.) контролируются программируемым логическим контроллером, который можно контролировать в режиме реального времени. Меньше изнашиваемых деталей и удобное ежедневное обслуживание.

Высокая степень интеллекта

Вибрация подшипника, температура, давление на входе и выходе, температура, антипомпажное управление, защита от блокировки пуска-останова, сигнализация неисправностей, давление смазочного масла, температура масла и ряд систем мониторинга и управления контролируются ПЛК и передаются в режиме реального времени на интеллектуальную облачную платформу «zhang gu cloud», пользователи могут в режиме реального времени контролировать рабочее состояние оборудования вместе с инженером проекта.

спиральный корпус

В этой части используется корпус круглого сечения, а линия профиля спиральной стенки спроектирована так, чтобы представлять собой логарифмическую спиральную линию, что соответствует закону движения воздушного потока и оказывает малое воздействие на вентилятор, поэтому вентилятор отличается высокой эффективностью потока, низкой вибрацией и низким уровнем шума.

Механизм

Зубчатая пара ускорителя имеет эвольвентный профиль зубьев. Поверхности зубчатого колеса и шестерни подвергаются шлифовке и азотированию для обеспечения стабильной работы на высоких скоростях, низкого уровня вибрации и шума. Срок службы составляет 20 лет.

Несущий

Опора высокоскоростного вала, состоящая из множества гибких подкладок, оснащена подшипником скольжения с самоустанавливающимися подушками. Подушки могут изгибаться вокруг точки опоры, обеспечивая превосходные антивибрационные характеристики и автоматическую регулировку в зависимости от нагрузки и скорости.

тюлень

Для различных транспортируемых газов доступны различные уплотнения: лабиринтное уплотнение, уплотнение с углеродным кольцом + продувка инертным газом и т. д. Интегрированная или раздельная конструкция для различных условий.

СИСТЕМА СМАЗКИ:

Система смазки состоит из масляного бака и топливного трубопровода. Основание также служит масляным баком, в масляном баке установлены электронагреватель погружного типа и термореле. Смазочный трубопровод состоит из главного масляного насоса, вспомогательного масляного насоса, бинокулярного фильтра и теплообменника. Главный масляный насос приводится в действие тихоходной передачей и подает предварительную смазку на шестерни и подшипники под определенным давлением при нормальной работе агрегатов. Электрический насос подает предварительную смазку перед запуском агрегатов и поддерживает давление масла в аварийных ситуациях и во время простоя. Электрический насос также выполняет функцию резервного масляного насоса. Масляный фильтр с двойным цилиндром отличается высокой точностью. Также на фильтре установлено устройство сигнализации перепада давления.

СИСТЕМА МОНИТОРИНГА И УПРАВЛЕНИЯ:

Система контроля и управления предназначена для обеспечения безопасности работы высокоскоростного центробежного вентилятора. В системе предусмотрены режим блокировки запуска, антипомпажное управление, автоматический запуск и остановка вспомогательного насоса в зависимости от давления масла, защита от перегрева подшипников и вибрации. На подводящем маслопроводе установлены датчики давления масла, датчики температуры масла на маслоохладителях, датчики температуры и вибрации на высокоскоростных подшипниках скольжения. Входной и выходной трубопроводы оснащены первичными и вторичными измерительными приборами и датчиками для измерения температуры и давления воздуха, что позволяет контролировать параметры в режиме реального времени и обеспечивать безопасную, стабильную и надежную работу вентилятора.
