Лучший центробежный вакуумный насос

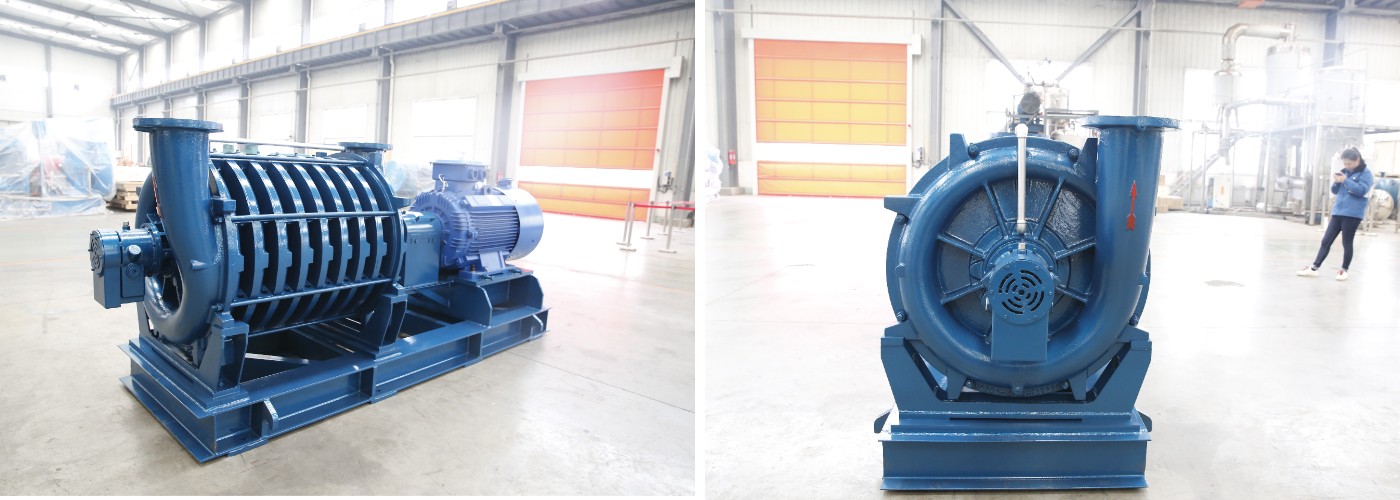

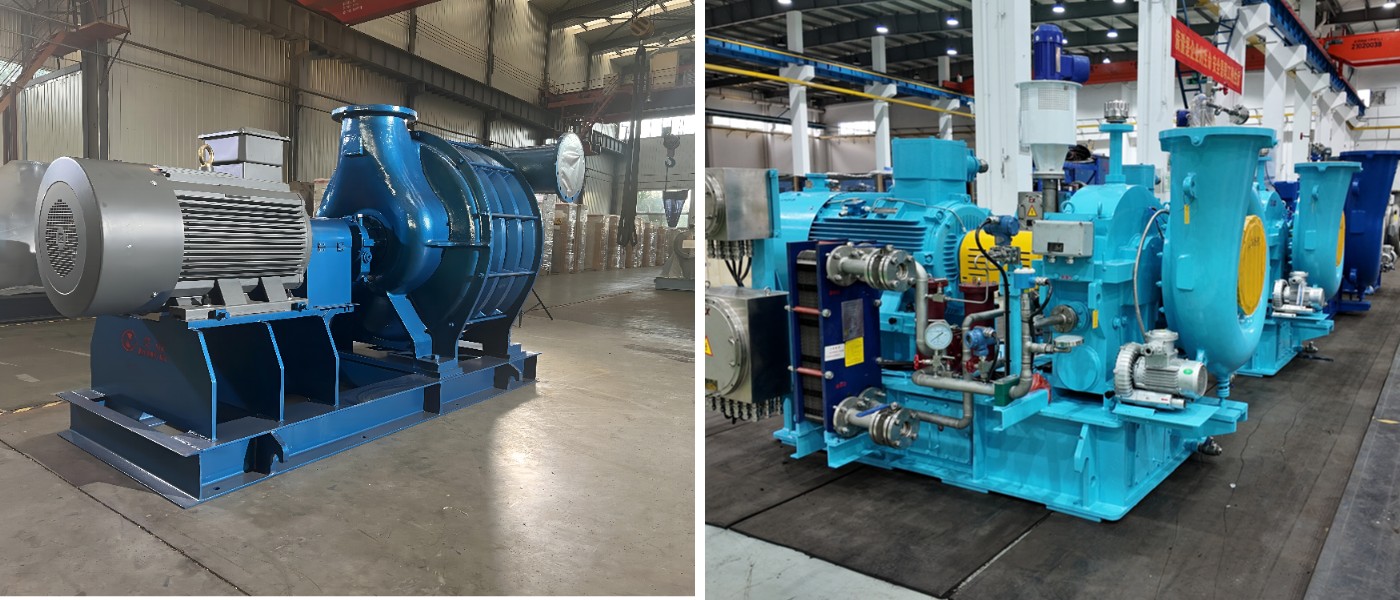

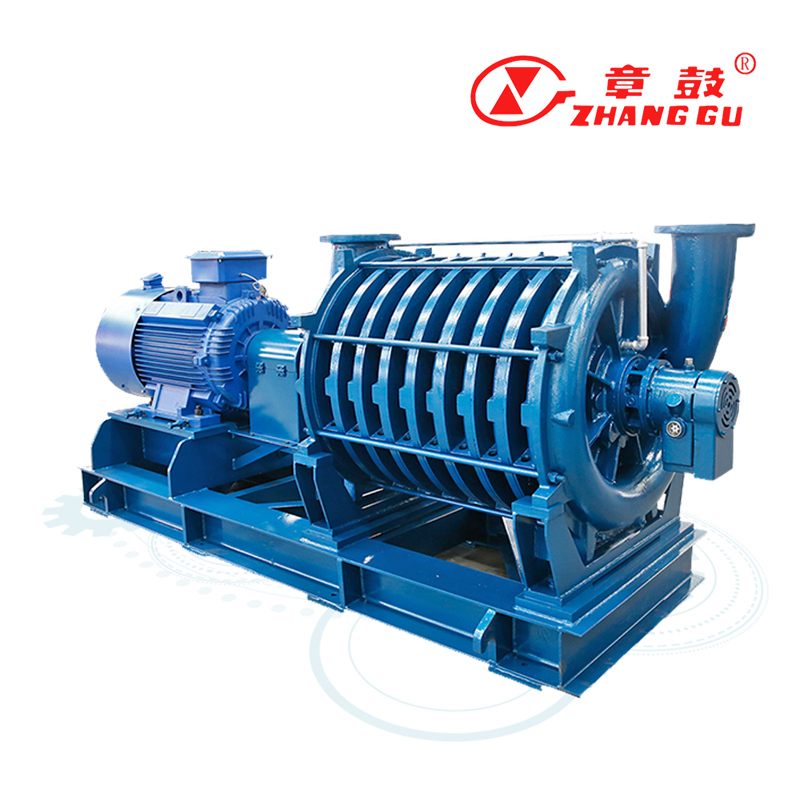

Многоступенчатый центробежный вакуумный насос серии MC с чугунным корпусом представляет собой передовой высокоэффективный продукт мирового уровня, разработанный с использованием американских технологий. Благодаря использованию множества запатентованных инноваций эта серия демонстрирует значительные преимущества в плане низкого уровня шума, вибрации и высокой эффективности по сравнению с отечественными аналогами.

Ключевые особенности:

• Оптимально спроектированный корпус насоса и возвратные лопасти обеспечивают точное соответствие рабочему колесу, сводя к минимуму потери потока за счет обтекаемых путей.

• Высокоэффективное комбинированное рабочее колесо, использующее технологию тройного потока меридиональной плоскости и составного профиля для достижения превосходных аэродинамических характеристик.

• Входные направляющие кольца оснащены для улучшения динамики жидкости и эксплуатационной стабильности.

• Обратные лопатки аэродинамического типа повышают эффективность преобразования статического давления и уменьшают потери потока.

• Производительность системы оптимизирована благодаря использованию передовой технологии анализа жидкости, что позволяет достичь политропной эффективности до 78%.

• Совместимо с системами электропитания 50 Гц и 60 Гц без каких-либо модификаций.

• Широкий диапазон регулировки и стабильная работа в различных условиях эксплуатации.

• Рабочие колеса подвергаются строгой динамической балансировке для снижения вибрации, повышения надежности и низкого уровня шума.

• Усовершенствованная конструкция с минимальным количеством изнашиваемых деталей обеспечивает простоту установки, эксплуатации и обслуживания.

Структура продукта

Воздуходувка состоит из статора, ротора, приводного механизма и других компонентов. Она имеет один всасывающий патрубок и две опоры. Ротор состоит из многоступенчатых рабочих колес. Двигатель и воздуходувка могут быть установлены независимо или на одной общей основе в соответствии с требованиями заказчика (уточняются перед заказом). Двигатель и воздуходувка соединены напрямую через муфту (в мини-воздуходувках используется ременной привод). Если смотреть со стороны хвостовой части двигателя (удлинителя вала для мини-моделей), воздуходувка вращается по часовой стрелке.

◆ Статор
Статор представляет собой конструкцию вертикального разъема, состоящую из впускной камеры, промежуточного корпуса и корпуса выпускной спирали. Эти детали образуют газовые каналы и крепятся болтами. Впускная камера, промежуточный корпус и корпус выпускной спирали изготовлены из высококачественного чугуна методом литья в кокиль, что обеспечивает минимальную деформацию после строгой обработки отжигом. Статор отличается высокой точностью и соосностью, что гарантирует стабильную работу роторного узла.

◆ Ротор
Ротор состоит из рабочих колёс, главного вала, втулки вала, полумуфты и других компонентов. Главный вал изготовлен из высококачественной углеродистой стали и подвергнут закалке и отпуску. После сборки ротор проходит динамическую балансировку для обеспечения стабильной и надёжной работы.

◆ Рабочее колесо
В зависимости от требований используются литые или сварные рабочие колеса. Литые рабочие колеса изготавливаются методом точного литья из высокопрочного алюминиевого сплава. Сварные рабочие колеса состоят из ступицы, крышки и лопаток. В процессе сварки применяется многократная термическая обработка для снятия сварочных напряжений. Каждое рабочее колесо динамически балансируется и проходит высокоскоростные испытания после прецизионной обработки.

◆ Корпус подшипника
Корпус подшипника изготовлен из чугуна и расположен с обеих сторон воздуходувки для удобства установки и замены подшипников. Он оснащен отверстиями для контроля температуры и вибрации. Конфигурация может быть изменена в соответствии с требованиями заказчика. Стандартные воздуходувки оснащены корпусами подшипников с воздушным охлаждением, а варианты с водяным охлаждением доступны по запросу.

◆ Подшипники и смазка
Подшипники изготовлены компанией SKF с расчетным сроком службы 100 000 часов и смазаны высококачественным смазочным маслом.

◆ Печать
На передней и задней частях главного вала, а также на каждой ступени рабочего колеса установлено несколько бесконтактных лабиринтных уплотнений, что обеспечивает отличную герметичность и минимальную утечку.

◆ Масляный бак
Стандартные воздуходувки оснащены большим масляным баком для снижения температуры масла без водяного охлаждения, что продлевает срок службы смазочных материалов и подшипников. В масляном баке используется система смазки разбрызгиванием с двумя масляными камерами, обеспечивающая достаточную смазку и предотвращающая вспенивание и утечки масла. На масляном баке установлены индикатор уровня масла и вентиляционное отверстие.

◆ Уплотнение вала
Уплотнения вала расположены с обеих сторон воздуходувки и могут быть заменены без разборки агрегата. В стандартных воздуходувках (для воздуха) используются лабиринтные уплотнения, а в специальных газовых воздуходувках используются угольные кольцевые уплотнения.

◆ Драйв
В воздуходувках мини-типа используется ременной привод, в то время как другие модели оснащены гибкими штифтовыми муфтами или мембранными муфтами.

Гарантия качества

• Сертификация качества ISO9001

• Стандарт изготовления и проектирования продукции: JB/T7258-2006 «Центробежный вентилятор общего назначения»

• Стандарт испытаний: JB/T3165-1999 «Испытание тепловых характеристик центробежных и осевых нагнетателей и компрессоров»

• Строгий контроль каждого процесса изготовления деталей с подробным документированием продукции.

Система управления
По желанию заказчика, возможна установка высокопроизводительной локальной панели управления (LCP) и центральной панели управления (MCP) для параллельной работы нескольких воздуходувок. Центральная панель управления обеспечивает удалённый мониторинг и локальное управление несколькими воздуходувками.

О нас

Компания Shandong Zhangqiu Blower Co., Ltd (ранее Shandong Zhangqiu Blower Works) – это компания с более чем 50-летним опытом проектирования, производства и технологий воздуходувок. Мы создали два китайско-японских совместных предприятия и один филиал в США, став первой компанией в Китае, открывшей зарубежный филиал в области воздуходувок. Мы являемся ведущим предприятием в Чжанцю, а наша основная продукция – воздуходувки Roots Blower – занимает лидирующие позиции на рынке воздуходувок в Китае.

Общая стратегия развития: «Развивать основной бизнес, осваивать новые направления и внедрять инновации, сотрудничать, чтобы стать великой компанией». Концепция работы: «Делай лучшее». В настоящее время мы являемся современной компанией, которая занимается разработкой, производством и продажей следующих видов продукции: воздуходувки Рутса, центробежные воздуходувки, вентиляторы, промышленные насосы, пневматические транспортные системы, электрооборудование, испарители MVR, системы концентрирования и кристаллизации, системы очистки сточных вод и т.д.

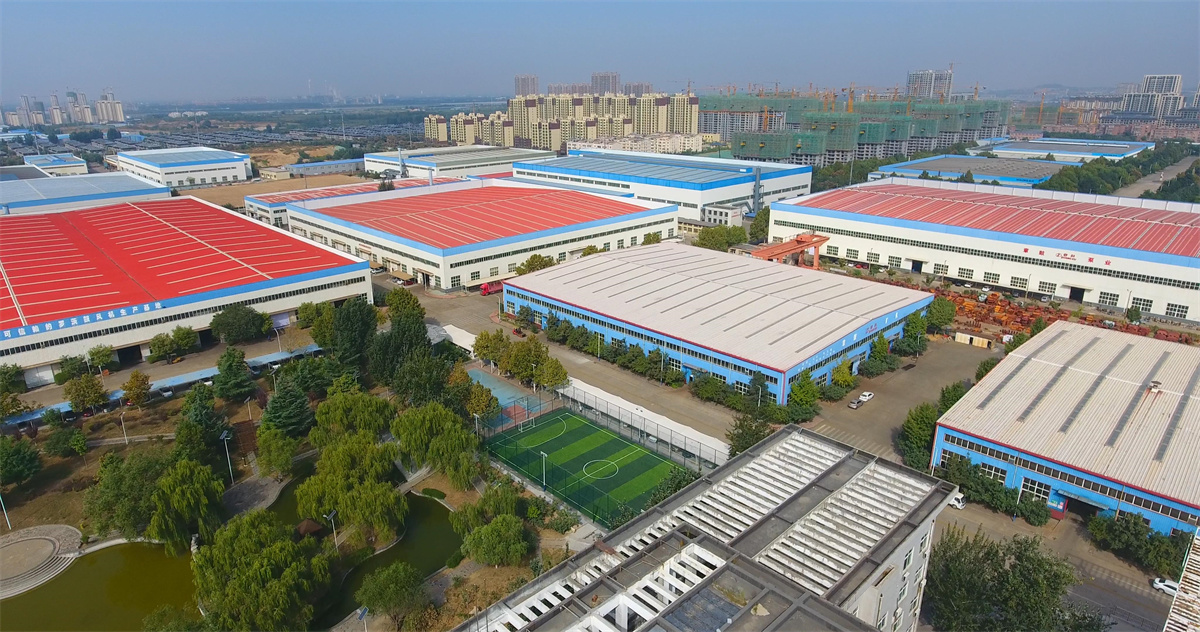

В 2005 году мы переехали в новый, современный индустриальный парк, отвечающий высоким стандартам. Этот новый индустриальный парк площадью 430 000 м² включает в себя полностью оборудованные помещения и великолепное офисное здание, предоставляя широкие возможности для сотрудничества с зарубежными компаниями и способствуя нашему стремительному развитию.

7 июля 2011 года компания вышла на биржу Шэньчжэньской фондовой биржи. Биржевой код: 002598. Это важный этап нашего развития.
