Турбовакуумный насос

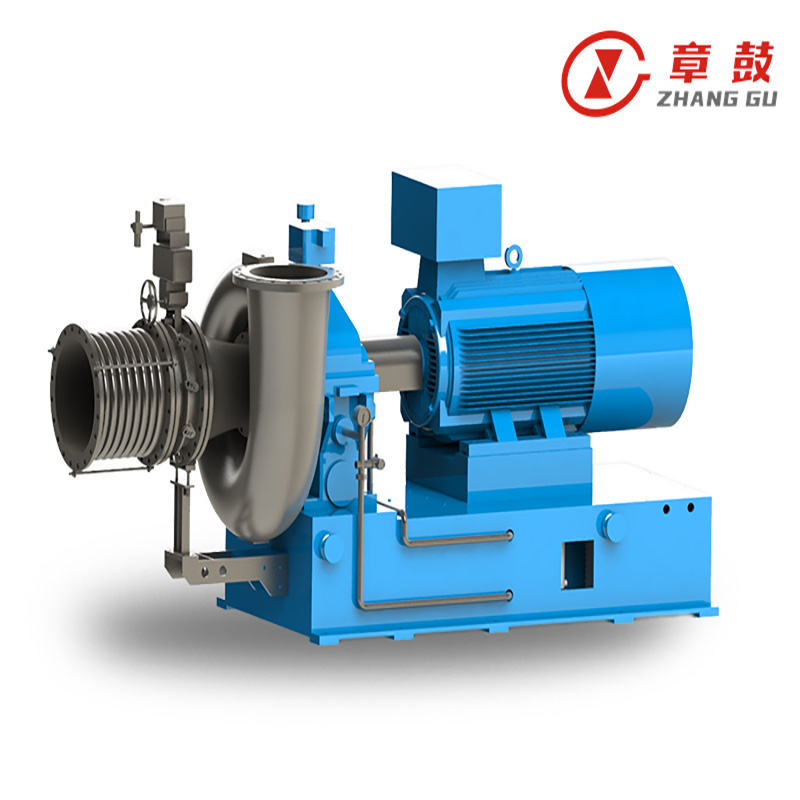

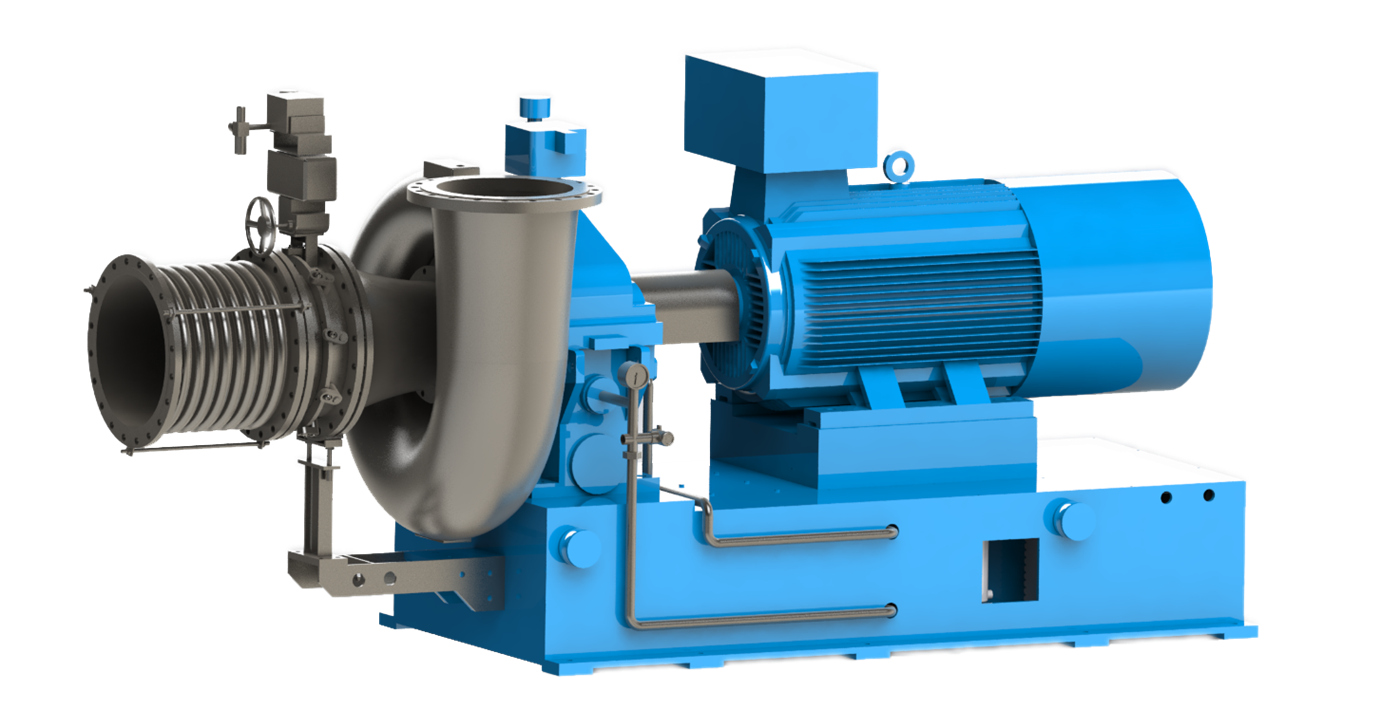

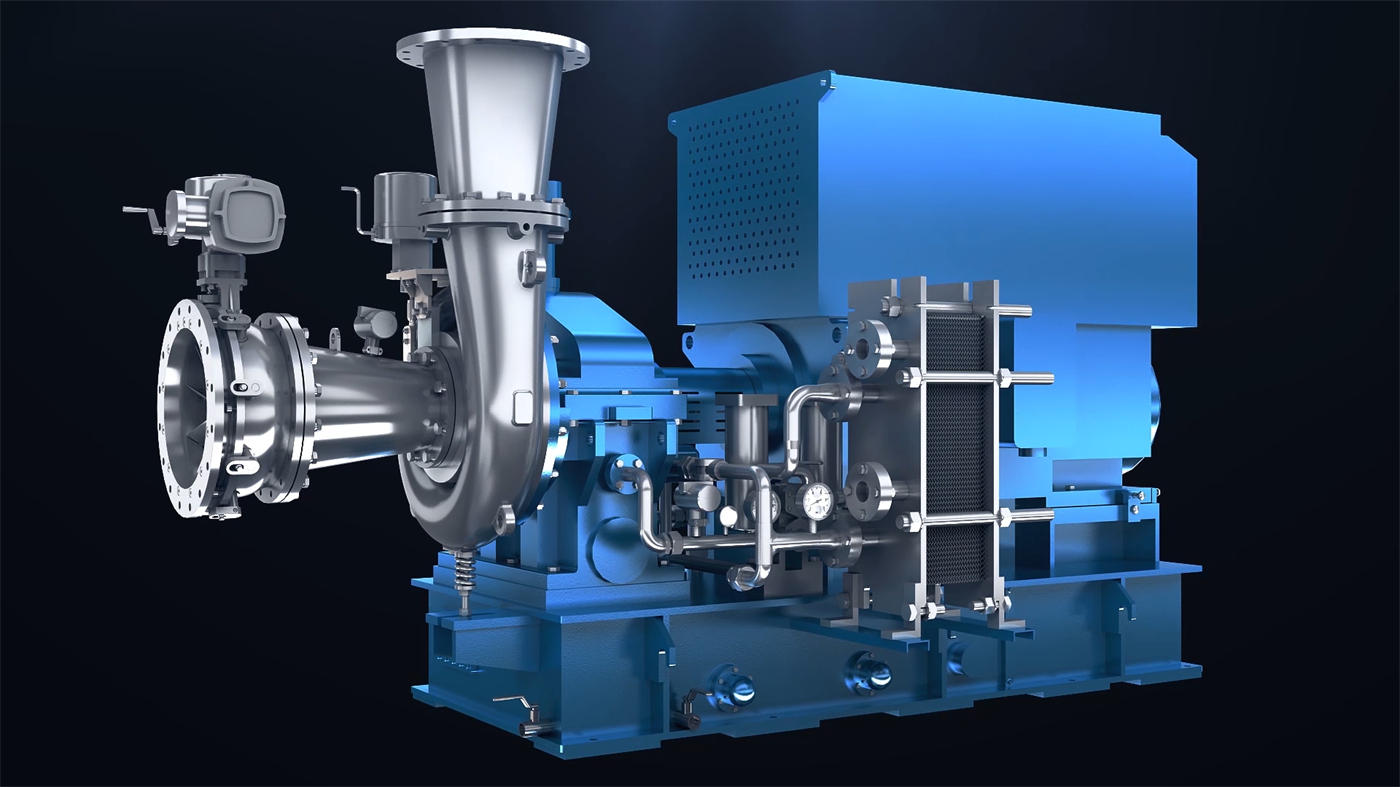

Шестеренчатый турбовакуумный насос

Турбовакуумный насос с редуктором разработан техническим руководством Пекинского университета аэронавтики и астронавтики. Он объединяет все ресурсы, представляющие высочайший уровень аэрокосмической отрасли Китая в области исследований, технологий, производства и изготовления. Аэродинамические характеристики и конструкция этого турбовакуумного насоса с редуктором соответствуют мировому уровню передовых технологий.

Высокоскоростной турбовакуумный насос с редуктором – это новый продукт, совместно разработанный компанией Shandong Zhangqiu Blower Co., Ltd. и Сианьским университетом Цзяотун. Пневматические характеристики и конструкция этой серии насосов достигли передового уровня среди аналогов как китайского, так и зарубежного производства. Эти вакуумные насосы широко используются в очистке сточных вод, металлургии, для псевдоожижения в котлах с циркулирующим кипящим слоем на электростанциях, для десульфуризации отходящих газов, в фармацевтике, для повышения давления газа и в других областях.

Функции:

1. Применение конструкции на основе тройной теории с высоким КПД 82%

2. Применение осевых входных направляющих лопаток и диффузорного регулирующего устройства позволяет регулировать расход в диапазоне от 45% до 110% от номинального расхода, а также получить более высокую эффективность в условиях работы вне номинальных значений.

3.Используя интегральную конструкцию, корпус воздуходувки собран на кожухе редуктора, система смазки, двигатель и редуктор собраны на общем основании, которое также используется в качестве масляного бака.

4. Применение строгой динамической балансировки для достижения низкого уровня вибрации, шума и высокой надежности.

5. Применение усовершенствованной конструкции вентилятора обеспечивает простоту установки, эксплуатации и обслуживания. ПЛК осуществляет мониторинг в режиме реального времени работы вентилятора, вибрации и температуры подшипников, защиту от помпажа, запуск защитной блокировки, сигнализацию о неисправностях, контроль давления смазочного масла и температуры масла.

Приложения:

Широко используется в очистке сточных вод, металлургии, псевдоожижении котлов, десульфурации газа, фармацевтике, повышении давления газа и т.д. отраслях.

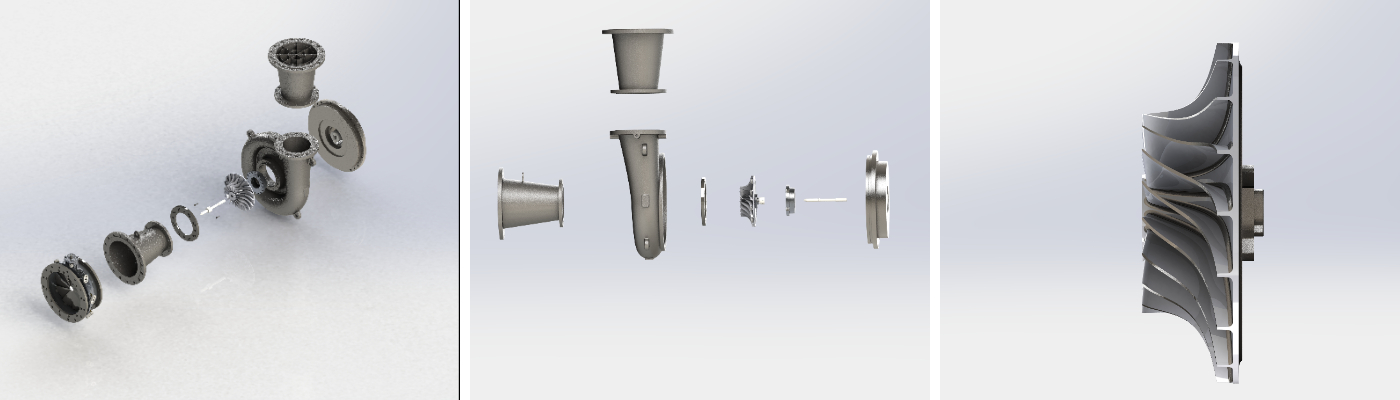

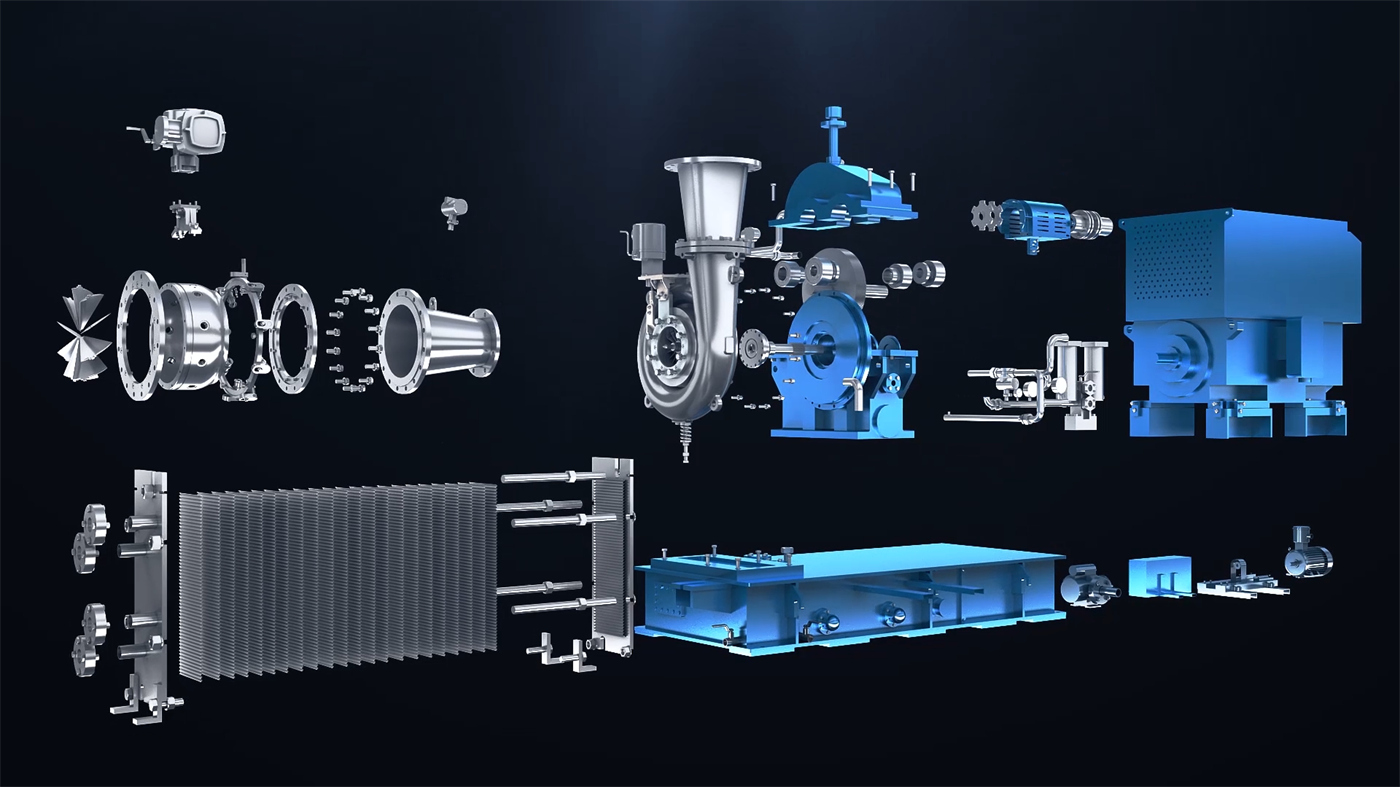

Основная структура

Контроллер направляющей лопатки

Регулятор направляющего аппарата устанавливается перед рабочим колесом. Он состоит из корпуса, направляющего аппарата, крышки рабочего колеса, электропривода, регулируемого диффузора и т.д. Зазор между крышкой рабочего колеса и рабочим колесом обеспечивает стабильную работу вентилятора. Угол наклона направляющего аппарата регулируется электроприводом, что обеспечивает предварительное вращение воздушного потока перед поступлением в рабочее колесо. Использование регулируемого диффузора позволяет вентилятору работать в более широком диапазоне.

Рабочее колесо

Конструкция рабочего колеса основана на теории тройного потока, что обеспечивает высокую эффективность. Каждое рабочее колесо динамически сбалансировано после прецизионной обработки. Все рабочие колеса проходят испытания на скорости, в 1,15 раза превышающей номинальную, и проходят испытания на прочность. Для соответствия различным условиям рабочие колеса могут быть изготовлены из литого алюминия, кованой стали и нержавеющей стали.

Высокоскоростной ротор

Высокоскоростной ротор состоит из рабочего колеса, высокоскоростной шестерни и высокоскоростного вала. Рабочее колесо и высокоскоростной вал соединены стержнем, а передача крутящего момента осуществляется через концевые штифты. Динамическая балансировка проводится в соответствии с международными стандартами с точностью до класса G1, что обеспечивает плавную и надежную работу.

Спиральный корпус

В этой части используется спиральный корпус круглого сечения. Профиль стенки спирали выполнен в виде логарифмической спирали, что соответствует законам движения воздушного потока и снижает ударную нагрузку на вентилятор. В результате вентилятор достигает высокой эффективности потока, низкого уровня вибрации и шума.

Механизм

Зубчатая пара ускорителя имеет эвольвентный профиль зубьев. Поверхности шестерни и ведущего колеса отшлифованы и подвергнуты азотированию для обеспечения стабильной работы на высоких скоростях, низкого уровня вибрации и шума. Срок службы достигает 20 лет.

Несущий

В опоре высокоскоростного вала используются самоустанавливающиеся опорные подшипники, состоящие из нескольких гибких вкладышей. Подушки могут вращаться вокруг точки опоры, обеспечивая превосходные антивибрационные характеристики и возможность автоматической регулировки в зависимости от нагрузки и скорости.

Тюлень

Эта деталь имеет разъемную лабиринтную конструкцию уплотнения, которую можно заменить без демонтажа рабочего колеса. Она обеспечивает эффективную герметичность и легко заменяется.

О нас

Компания Shandong Zhangqiu Blower Co., Ltd (ранее Shandong Zhangqiu Blower Works) – это компания с более чем 50-летним опытом проектирования, производства и технологий воздуходувок. Мы создали два китайско-японских совместных предприятия и один филиал в США, став первой компанией в Китае, открывшей зарубежный филиал в области воздуходувок. Мы являемся ведущим предприятием в Чжанцю, а наша основная продукция – воздуходувки Roots Blower – занимает лидирующие позиции на рынке воздуходувок в Китае.

Общая стратегия развития: «Развивать основной бизнес, осваивать новые направления и внедрять инновации, сотрудничать, чтобы стать великой компанией». Концепция работы: «Делай лучшее». В настоящее время мы являемся современной компанией, которая занимается разработкой, производством и продажей следующих видов продукции: воздуходувки Рутса, центробежные воздуходувки, вентиляторы, промышленные насосы, пневматические транспортные системы, электрооборудование, испарители MVR, системы концентрирования и кристаллизации, системы очистки сточных вод и т.д.

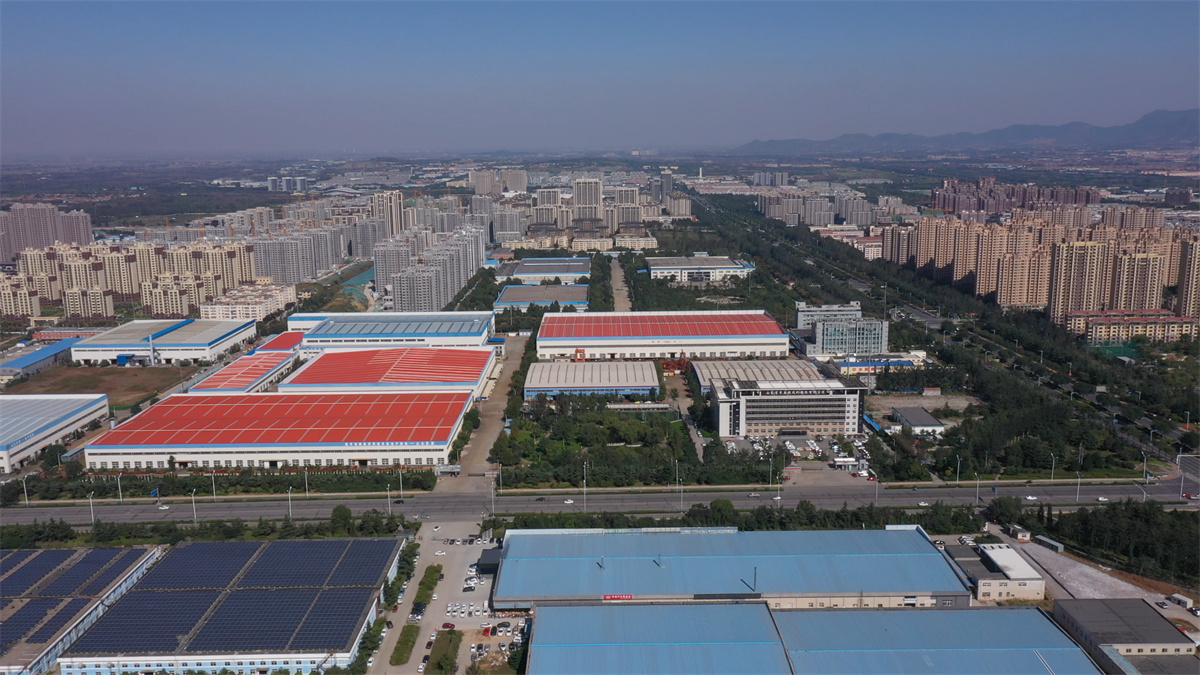

В 2005 году мы переехали в новый, современный индустриальный парк, отвечающий высоким стандартам. Этот новый индустриальный парк площадью 430 000 м² включает в себя полностью оборудованные помещения и великолепное офисное здание, предоставляя широкие возможности для сотрудничества с зарубежными компаниями и способствуя нашему стремительному развитию.
