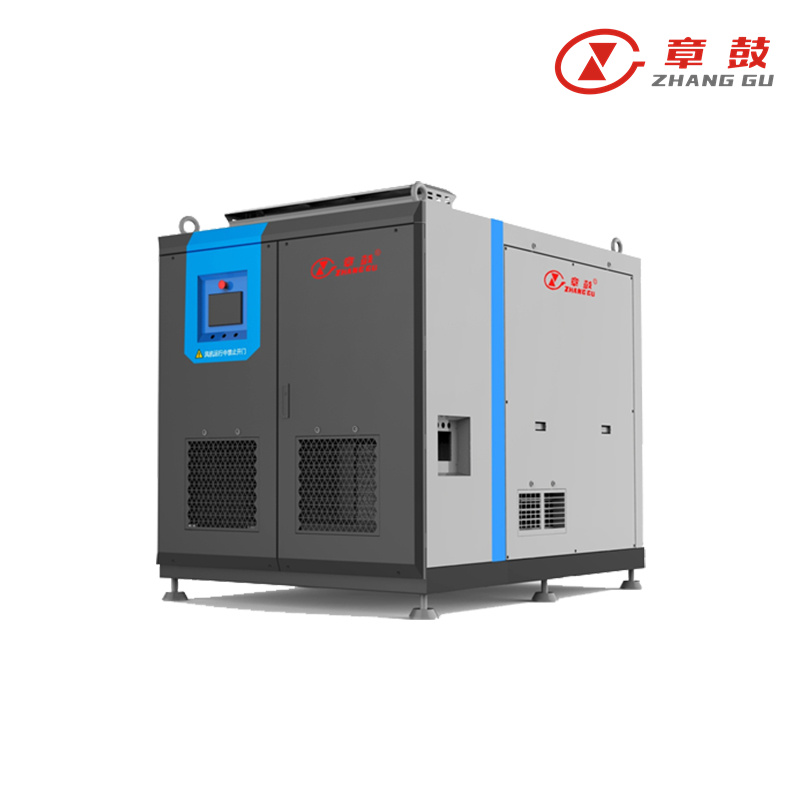

Воздуходувка с магнитным подшипником
Повышение давления: 40-150 кПа
Расход на входе: 30–391 м3/мин
Энергосбережение и высокая эффективность：Трехходовое рабочее колесо напрямую соединено с высокоскоростным СДПМ.Экономит более 30% энергии по сравнению с воздуходувкой Roots.Экономьте более 20% энергии по сравнению с многоступенчатым центробежным вентилятором.Экономит более 10% энергии по сравнению с одноступенчатым высокоскоростным центробежным вентилятором.
Низкий уровень шума:Благодаря технологии самобалансировки уровень вибрации магнитного подшипника ниже, чем у традиционных подшипников, и отсутствует трение. Благодаря системе активного гашения вибрации, вентилятор работает плавно и с меньшим уровнем вибрации.
Бесплатное обслуживание: Интегрированная конструкция, монтируемая на салазках, удобная установка, запуск и остановка вентилятора одним ключом. Не требует технического обслуживания при ежедневной эксплуатации, требуется только замена фильтра.
Введение продукта
Центробежная воздуходувка с магнитным подвесом – это высокоэффективное, энергосберегающее и экологичное изделие, приводимое в действие высокоскоростным PMSM-двигателем и центробежным рабочим колесом тройного потока. Вибрация вала непрерывно отслеживается встроенным датчиком перемещения. Собранные данные передаются в контроллер подшипника магнитного подвеса для расчета и формирования управляющего тока. Этот ток затем подается на обмотки подшипника магнитного подвеса, создавая магнитную силу, необходимую для левитации.
PMSM генерирует ток с регулируемой частотой через инвертор. Этот ток подается на статор двигателя для создания вращающегося магнитного поля, которое заставляет вал вращаться с высокой скоростью.
Рабочее колесо, приводимое в движение высокоскоростным вращающимся валом, всасывает воздух из входного отверстия спирального корпуса. Затем рабочее колесо ускоряет воздух и направляет его по спиральному корпусу, создавая скорость и давление. Наконец, воздух выбрасывается через выходное отверстие спирального корпуса, завершая процесс продувки.
Технология активных магнитных подшипников (АМП) представляет собой усовершенствованную версию технологии магнитного подвеса маховика, применяемой в космических спутниках. Высокоэффективное управление ориентацией и эффективное преобразование энергии спутника достигаются благодаря технологии магнитного подвеса маховика, что значительно повышает качество управления ориентацией и эксплуатационных характеристик спутника, а также эффективно решает проблемы низкого КПД, короткого срока службы, необходимости планового обслуживания и смазки в системе трансмиссии.
ТТХ
Энергосбережение и высокая эффективность
Трехкомпонентное рабочее колесо напрямую соединено с высокоскоростным PMSM, что обеспечивает значительную экономию энергии:
Экономит более 30% энергии по сравнению с воздуходувками Roots
Экономит более 20% энергии по сравнению с многоступенчатыми центробежными вентиляторами
Экономит более 10% энергии по сравнению с одноступенчатыми высокоскоростными центробежными вентиляторами
Низкий уровень шума
Благодаря технологии самобалансировки уровень вибрации магнитного подшипника ниже, чем у традиционных подшипников, и отсутствует механическое трение. Благодаря конструкции с активным гашением вибраций, вентилятор работает плавно, с минимальным уровнем вибрации, а уровень шума составляет около 80 дБ(А).
Не требует обслуживания
Благодаря интегрированной конструкции на салазках для простоты установки, вентилятор запускается и останавливается одной кнопкой. Ежедневное механическое обслуживание не требуется, требуется только периодическая замена фильтров.
Интеллектуальное управление
Система, оснащенная ПЛК и GPRS/3G/4G-подключением, позволяет отслеживать состояние вентилятора в режиме реального времени, а также осуществлять интеллектуальное или ручное управление расходом, давлением воздуха и скоростью. В случае сбоя также поддерживается удаленное устранение неисправностей и отладка.
Основная технология
Основная технология с независимыми правами интеллектуальной собственности — технология проектирования и управления магнитными подшипниками
Технология магнитного подвеса с пятью степенями свободы, защищенная независимыми правами интеллектуальной собственности, обеспечивает левитацию роторной системы под действием электромагнитной силы при включении оборудования. Контроллер обеспечивает сбор сигналов более 10 000 раз в секунду, обеспечивая стабильную подвеску высокоскоростного ротора.
Резервные системы электропитания и резервные подшипники обеспечивают многоуровневую защиту для предотвращения повреждений, вызванных внезапными отключениями электропитания или простоями.
Основная технология с независимыми правами интеллектуальной собственности — интеллектуальная технология управления для двигателей высокой мощности
Бездатчиковое векторное управление высокоскоростным СДПМ на основе MRAS
Для оценки скорости двигателя и углового положения ротора используется алгоритм векторного управления без датчиков на основе MRAS. Этот метод применяется как в замкнутом контуре тока, так и в контуре скорости высокоскоростного синхронного двигателя с постоянными магнитами (с возможностью преобразования частоты до 1000 Гц).
Основная технология с независимыми правами интеллектуальной собственности ——Высокоэффективный PMSM
Высокоскоростной PMSM (высокая эффективность, высокая плотность мощности) с независимыми правами интеллектуальной собственности может достигать максимальной скорости 60 000 об/мин и максимальной мощности 1000 кВт. КПД двигателя превышает 97%.
Основная технология с независимыми правами интеллектуальной собственности — конструкция рабочего колеса на основе теории тройного потока и технология аэродинамического поля потока
Рабочее колесо, спроектированное с использованием теории тройного потока и оптимизированное с точки зрения прочности, аэродинамики и характеристик поля потока, обеспечивает высокую эффективность: КПД турбины составляет 94,5%, а изоэнтропический КПД — до 84%, что соответствует передовым международным стандартам.
