Пневматическая транспортная система разбавленной фазы

Система пневмотранспорта разбавленных жидкостей среднего и низкого давления

Принцип работы

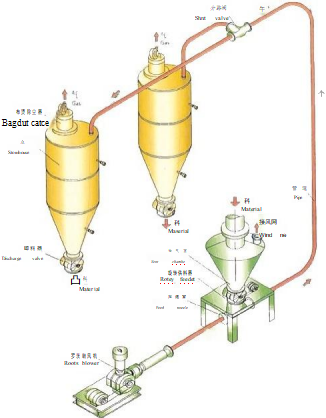

Воздуходувка, расположенная в начальной точке системы транспортировки, будет иметь давление выше атмосферного в устройстве подачи воздуха с положительным давлением, добавляя материал из бункера под действием силы тяжести в количественную подачу питателя, подавая газ по трубопроводу в конец сепаратора или в камеру хранения. После отделения газа от материала воздух фильтруется в атмосферу.

Системам характеристики

Эта система представляет собой воздуходувку Рутса для подачи воздуха и роторный питатель для устройства подачи. Система пневмотранспорта непрерывного давления. Система отличается низким давлением, короткими расстояниями транспортировки и надежной транспортировкой. Подходит для распределенной транспортировки из одного места в несколько. Материал играет важную роль в сушке и сортировке. Поскольку система находится под давлением, даже если в трубопроводе имеется зазор, наружный воздух или дождь не проникают, и материал легко выгружается через выпускное отверстие.

Общее введение в пневматическую транспортировку и транспортируемые материалы

Пневмотранспорт подразумевает использование воздуха (газа) в качестве транспортной силы и перемещение дисперсных твердых материалов по трубе.

● Изменяемое расположение труб делает процесс производства более рациональным.

● Система герметична и обеспечивает минимальное образование пыли, что благоприятно сказывается на защите окружающей среды.

● Мало движущихся частей, удобное обслуживание, легко реализуется автоматическое управление

● Высокая эффективность транспортировки снижает затраты на упаковку, погрузку и разгрузку

● Не допускайте увлажнения, загрязнения, повреждения и смешивания материала с другими материалами, обеспечивая качество транспортировки.

● Одновременно можно реализовать несколько операций по транспортировке, таких как смешивание, дробление, сортировка, сушка и охлаждение, а также сбор пыли.

● Отправка материалов из одного места в другое и из одного места в другое, реализация удаленной работы.

● Для материалов с нестабильными химическими свойствами можно использовать инерционную газовую транспортировку.

Экспериментальные исследования

Крупнейший в стране испытательный стенд для испытаний на эффективность сжатия при положительном и отрицательном давлении. Эксперименты по пневматической транспортировке с различными коэффициентами загрузки и скоростями транспортировки.

● Испытание пневматической транспортировки под давлением на большие расстояния

● Испытание вакуумной пневмотранспортировки на большие расстояния

● Испытание эффективности коллигации при положительном и отрицательном давлении

● Расчет и анализ распределения напряжений

● Технология расчета увеличения и усадки трубы

● Тестирование и исследование производительности подачи, давления подачи и утечки воздуха для одной машины

Центр испытаний пневмотранспорта высокого и низкого давления

Длина трубопровода превышает 1300 метров.

● Испытательные линии труб DN80, DN125, DN200 и более

● Исследования испытаний плотной фазы под высоким давлением

● Исследование испытания импульсного газового фальшиона

● Испытание на повышение давления и предотвращение застревания труб на больших расстояниях

● Измерение распределения давления

● Испытательные исследования пневматической транспортировки многотипных транспортных коллизий

● Испытание на транспортировку специального материала

● Разработка техники автоматического управления и исследование системных технологий

Производственное оборудование

Изысканная технология производства, совершенная система контроля качества обеспечивают гарантию качества эксплуатационных характеристик продукции.

Три вида транспорта для пневмотранспортной системы

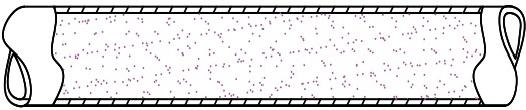

А. Взвешенный поток

Скорость транспортировки материала выше скорости движения суспензии. Поток материала в трубе. Степень концентрации невелика, этот метод передачи подходит для транспортировки на короткие расстояния низконапорной и разбавленной фазы.

Б. Групповой поток

Скорость транспортировки материала приблизительно равна скорости потока суспензии, материал в трубопроводе переходит в групповое состояние движения. Степень концентрации умеренная, что подходит для транспортировки на большие расстояния под средним давлением.

C. Пробковое течение

Скорость транспортировки материала ниже скорости суспензии. Материал в трубе пульсирует клапанами, пневматически разделяется на сегменты, напоминающие пробки, и использует разницу статического давления между порциями в качестве движущей силы для продвижения. Высокая степень концентрации. Этот режим подачи подходит для транспортировки материала под высоким давлением и в плотной фазе на большие расстояния с низкой скоростью.

Транспортировка материала

Доступны различные виды пневматической транспортировки порошкообразных и гранулированных материалов, свойства каждого типа материала оказывают большое влияние на пригодность и эффективность пневматического транспортирующего устройства; поэтому перед выбором транспортирующего устройства необходимо измерить производительность материала.

Обязательства по обеспечению качества обслуживания

Предварительное обслуживание:Профессиональные технические инженеры предоставляют технические консультации, общее планирование, проектирование систем, выбор оборудования и т. д.

Служба продаж:Соблюдаем условия договора, обеспечиваем своевременную поставку качественной продукции и услуг. Для крупных проектов или сложных условий мы привлекаем высококвалифицированных инженеров для монтажа, пусконаладки, технического обслуживания, а также необходимого обучения по обслуживанию и эксплуатации.

Послепродажное обслуживание:

• Наша компания регулярно привлекает технический персонал для оценки качества и использования продукции, сбора предложений по улучшению с целью дальнейшего повышения качества продукции и обслуживания.

• Быстрое реагирование на проблемы на месте, о которых сообщают пользователи.

• После завершения обслуживания пользователям предлагается заполнить форму отзыва о качестве, чтобы предоставить свое мнение и помочь нам улучшить качество обслуживания наших пневматических транспортных продуктов.

Информация для заказа

Пользователи могут ознакомиться с образцами наших продуктов и услуг (отдельными устройствами или системами) для ознакомления. Для приобретения продукции, пожалуйста, предоставьте следующие параметры для профессионального подбора продукта и проектирования системы:

а) Характеристики материала

б) Условия труда

в) Параметры пневмотранспорта

г) Комплект поставки

д) Особые требования

Наша компания может разработать более экономичные и рациональные технологические решения с учётом потребностей заказчика, конкретных условий и требований. Система может быть сконфигурирована с различными характеристиками и типами устройств подачи воздуха для удовлетворения конечных потребностей.

Показать оборудование системного проекта

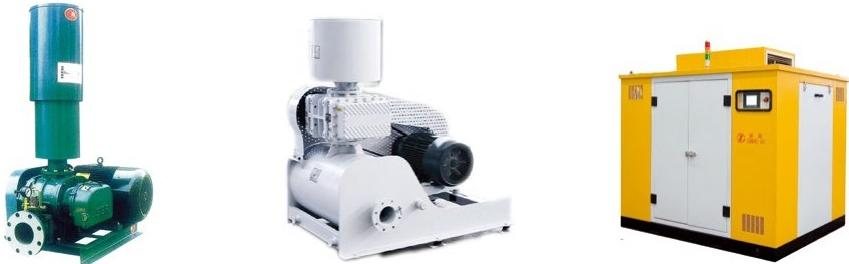

воздуходувка

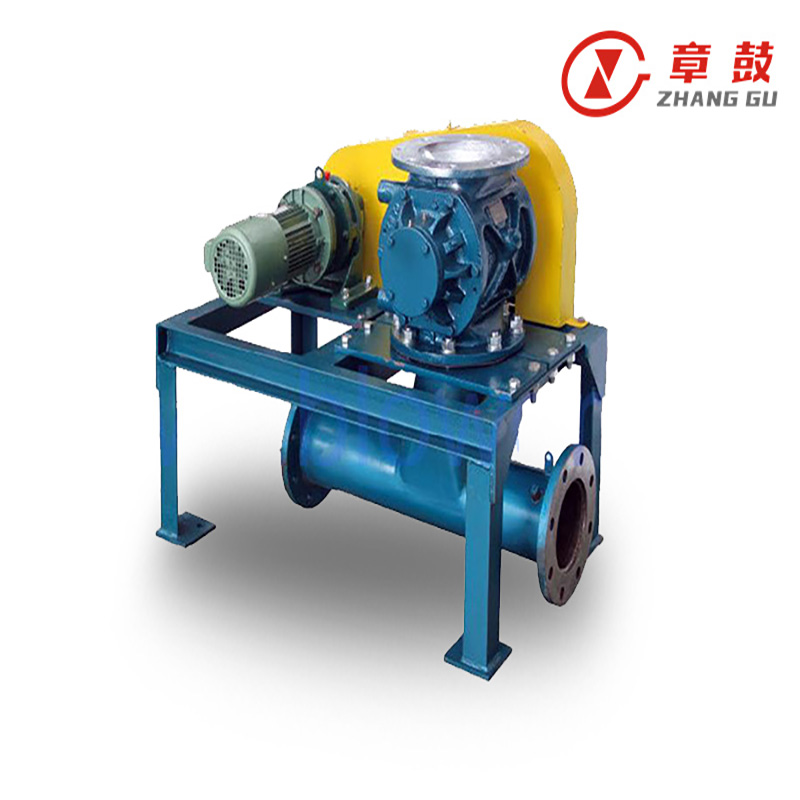

Роторный питатель

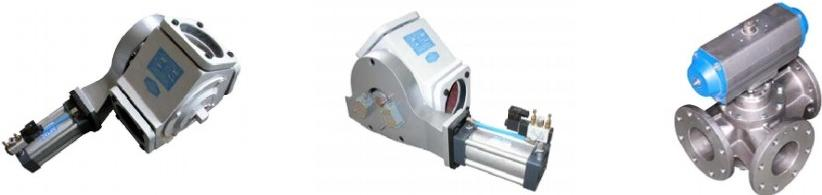

Переключающий клапан

Круговая кормушка Yoshikawa
