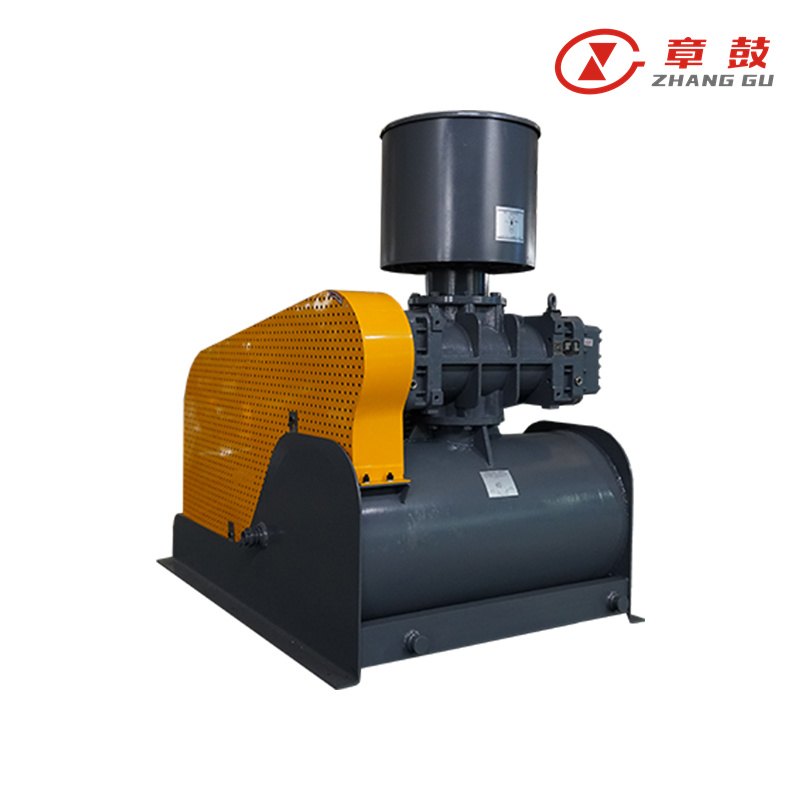

Роторный вентилятор
Компактный роторный воздуходув серии ZMR, ZMH
Расход: 0,45～100,6 м3/мин;Повышение давления:9,8～98 кПа
Воздуходувка с ременным приводом – наша новейшая разработка. Эти системы объединяют в себе воздуходувку, глушитель на входе (с воздушным фильтром), глушитель на выходе, предохранительный клапан, манометр, обратный клапан, гибкую вставку и виброизолятор в едином компактном корпусе. Модель ZMR оснащена двухлопастными воздуходувками серии RR, изготовленными по японской технологии, а модель ZMH – нашими фирменными трёхлопастными воздуходувками серии 3H, в которых реализовано множество запатентованных инноваций.
Краткое описание компактных роторных воздуходувок серий ZMR, ZMH
Компактный роторный воздуходувный агрегат серии ZMR/ZMH – это новая разработка нашей компании. В комплект поставки входят роторный воздуходувный агрегат, глушитель на входе (с воздушным фильтром), глушитель на выходе, предохранительный клапан, манометр, обратный клапан, гибкое соединение и виброизолятор. В роторном воздуходувном агрегате серии ZMR используется двухлопастной вентилятор серии RR, разработанный в Японии. Компактный роторный воздуходувный агрегат серии ZMH использует трехлопастной роторный воздуходувный агрегат серии 3H, разработанный нашей компанией и защищенный несколькими патентами.
Продукт Функции:
Доступен широкий диапазон производительности и давления: производительность 0,45–100,6 м³/мин; давление 9,8–98 кПа.
Низкий уровень шума. Применены шумопонижающие профиль и конструкция, шестерёнки пятого класса точности, импортные подшипники, основные детали обработаны на станках с ЧПУ. Благодаря этому воздуходувка может работать долго и надёжно.
Низкий уровень вибрации и шума благодаря точной динамической балансировке.
Пульсация воздуха низкая и происходит плавно.
Перекачиваемый воздух чистый, без масла и пыли. Масляная смазка в корпусе не требуется, специальная конструкция предотвращает попадание в корпус масла подшипников и трансмиссионного масла.
Простая структура, небольшой контур, небольшой вес.
Монтаж удобен и не требует использования анкерных болтов.
Приложение:
Широко используется в очистке сточных вод, пневматических системах, аквакультуре, энергетике, цементной промышленности и т. д.
Преимущества продукта
Предлагается полный спектр производительностей и давлений: от 0,45 до 100,6 м³/мин и от 9,8 до 98 кПа соответственно.
Воздуходувка разработана для бесшумной работы, отличается малошумными профилями и конструктивными особенностями. Она оснащена шестеренками пятого класса точности, импортными подшипниками и основными компонентами, обработанными на станках с ЧПУ, что обеспечивает её длительную и надежную работу.
Вибрация и шум сведены к минимуму за счет точной динамической балансировки.
Устройство работает плавно, с минимальной пульсацией воздуха и обеспечивает подачу чистого воздуха без масла и пыли. Благодаря специальной конструкции уплотнений масло из подшипников и шестерён не попадает в воздушную камеру, что исключает необходимость во внутренней смазке.
Компактная и простая конструкция делает воздуходувку легкой и экономичной в использовании.
Монтаж прост и не требует анкерных болтов.
Воздуходувка Рутса серии ZG — это усовершенствованный продукт, самостоятельно разработанный и созданный нашей компанией на основе передовых американских технологий воздуходувок и дополненный нашими собственными инновациями. Она представляет собой передовую мировую технологию с наилучшим соотношением цены и производительности на сегодняшний день.
Особенности продукта:
В серии ZG используется специально разработанная конструкция корпуса, обеспечивающая надежную работу при высоком давлении и снижающая уровень шума.
Рабочее колесо и вал отлиты как единое целое, что обеспечивает превосходную жесткость, обеспечивающую стабильную работу на высоких скоростях с большим расходом и высоким давлением.
Масляный бак воздуходувки изготовлен из алюминиевого сплава с воздушным охлаждением, что исключает необходимость водяного охлаждения даже при одноступенчатом давлении 98 кПа.
Компактная конструкция устройства оснащена системой самонатяжения ремней, что делает эксплуатацию и обслуживание удобными.
Основной блок можно установить как вертикально, так и горизонтально, что позволяет легко заменять модели сторонних производителей.
Оснащены прецизионными косозубыми синхронными передачами с закаленными поверхностями и бесшпоночным соединением, что обеспечивает надежное позиционирование, плавность работы, низкий уровень шума, высокую прочность и длительный срок службы.
Технические характеристики:
Объем воздуха вентилятора: 0,6 ~ 113 м³/мин
Объем воздуха вакуумного насоса: 1,29 ~ 112,8 м³/мин
Степень вакуума: -9,8 ~ -49 кПа
Повышение давления: 9,8 ~ 98 кПа
