Химический вакуумный насос

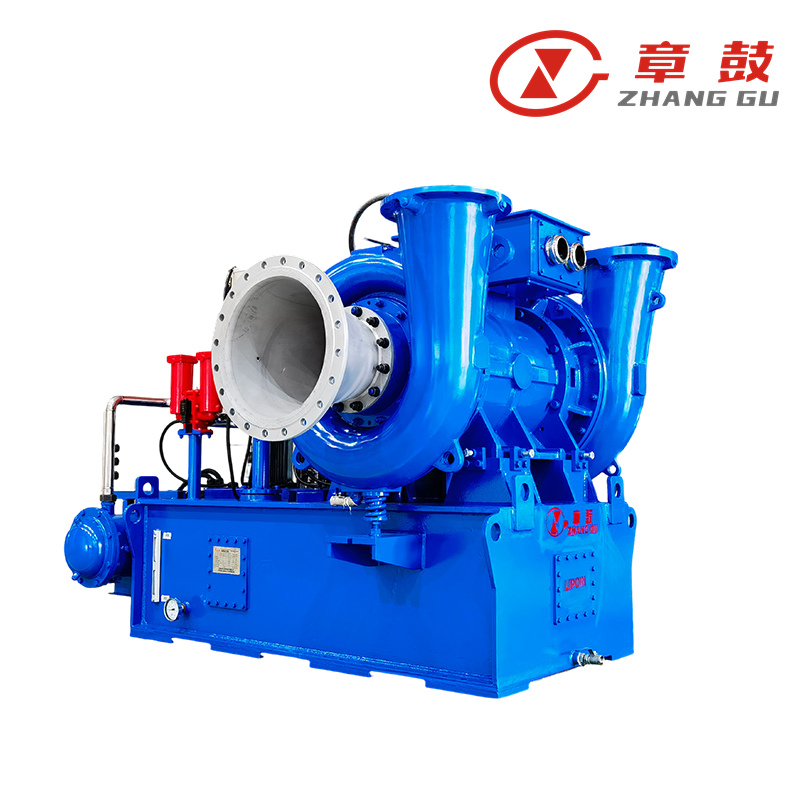

Высокоскоростной турбовакуумный насос серии CVP - это новый продукт, отличающийся высокой эффективностью и энергосбережением, разработанный на основе многолетнего опыта компании Shandong Zhangqiu Blower Co., Ltd и внедрения профессиональной команды врачей Пекинского университета аэронавтики и астронавтики (Бэйханский университет).
Пневматические характеристики и конструкция этой серии изделий достигли передового уровня в Китае и за рубежом. Изготавливаемые по индивидуальному заказу в соответствии с эксплуатационными условиями, они широко применяются в бумажном производстве, литейном производстве, вакуумном обезвоживании глинозема с использованием плоских и вертикальных пластин и других вакуумных процессах. Также подходят для энергосберегающих проектов модернизации с целью замены водокольцевых вакуумных насосов.

Код продукта

CVP означает турбовакуумный насос
1-я цифра означает номинальную производительность всасывания, единица измерения: м³/мин
2-я цифра означает номинальную степень вакуума, единица измерения: кПа
В этом примере можно указать несколько степеней вакуума и пропускной способности, разделяя их символом «/».
D означает прямой привод, null означает привод от коробки передач
Цифра 2 означает двухступенчатые нагнетатели, соединенные последовательно, ноль означает одноступенчатые.

Характеристики продукта

Высокоэффективный усовершенствованный профиль рабочего колеса, индивидуальная конструкция, превосходные показатели энергосбережения
Рабочее колесо разработано с использованием теории трёхмерного потока и полного трёхмерного моделирования потока. Производительность турбовакуумного насоса прогнозируется с помощью технологии анализа потока, а адиабатический КПД парового компрессора может достигать около 85%. Его КПД примерно на 20–45% выше, чем у других вакуумных насосов при той же степени вакуума и производительности.
Рабочее колесо проектируется индивидуально в соответствии с рабочими параметрами пользователя, чтобы гарантировать, что требуемые пользователем рабочие параметры находятся в эффективной области рабочего колеса, что обеспечивает большую экономию энергии.

Широкий диапазон регулировки, стабильная степень вакуума
Турбовакуумный насос имеет широкую производительность и может регулироваться двумя способами: частотно-регулируемым приводом (VFD) и OGV (автоматическим клапаном с регулируемой скоростью), обеспечивая стабильный уровень вакуума при больших колебаниях расхода. Для эффективного предотвращения помпажа предусмотрено антипомпажное устройство.

Компактный дизайн, меньшая занимаемая площадь

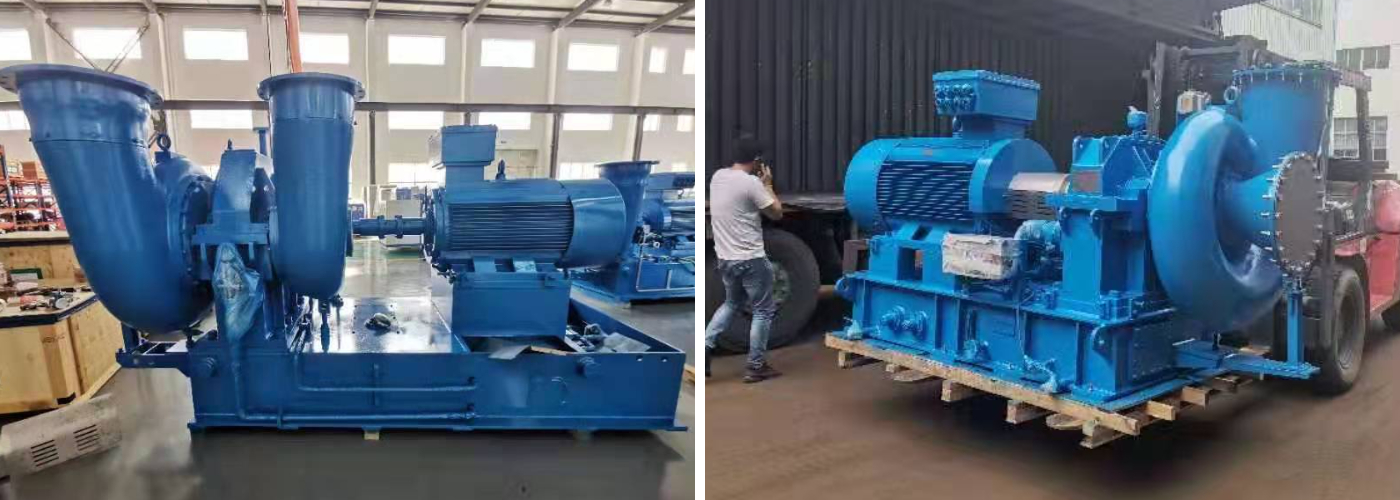

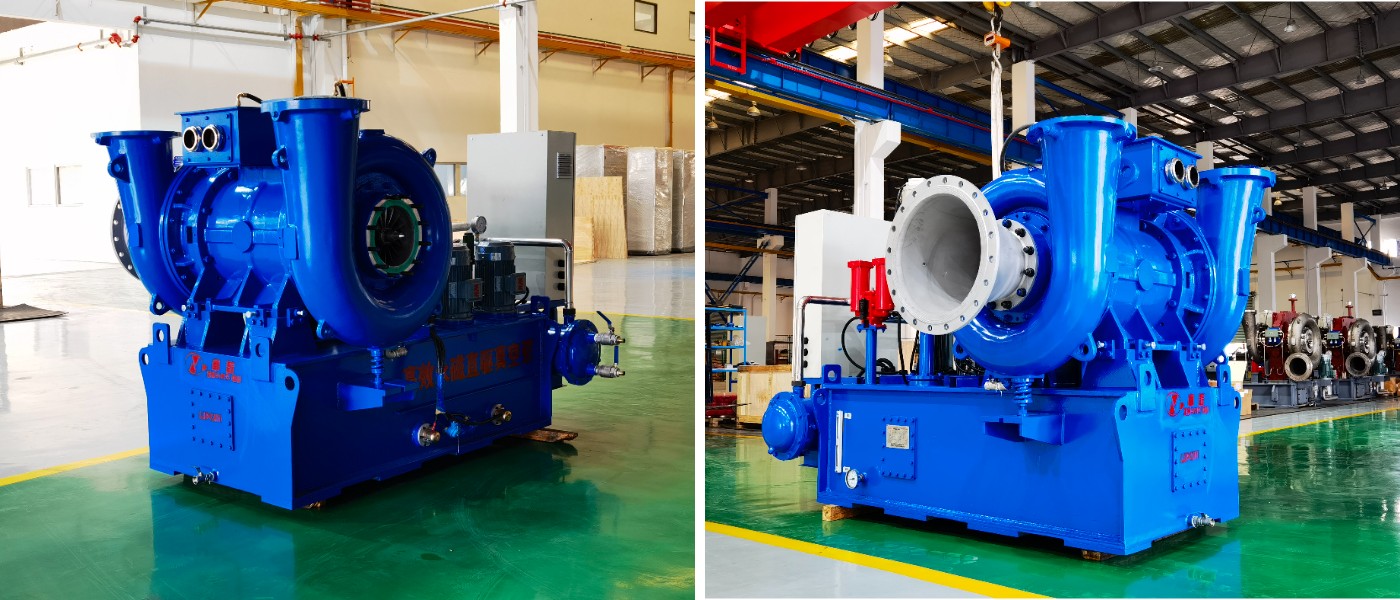

Применена конструкция, смонтированная на раме. Корпус турбовакуумного насоса напрямую соединен с корпусом редуктора. Система смазки, редуктор и двигатель расположены на общем основании, которое служит масляным баком. Для создания одного блока воздуходувки можно использовать два компрессорных блока для удовлетворения различных требований к уровню вакуума. Меньший вес и меньшая занимаемая площадь.

Низкий уровень шума
Благодаря передовой технологии проектирования спирального корпуса и рабочего колеса подавляется дискретный и широкополосный шум, а также реализуется активный контроль аэродинамического шума. Более легкое затухание.

Меньше изнашиваемых деталей, удобная установка и обслуживание
Меньше изнашиваемых деталей, меньше необходимости в обслуживании на объекте, простая и быстрая установка.

Высокий уровень интеллекта
Вибрация подшипника, температура, давление на входе и выходе, температура, защита от помпажа, блокировка пуска-останова, сигнализация неисправностей, давление смазочного масла, температура масла и ряд систем мониторинга и управления контролируются ПЛК и передаются в режиме реального времени на интеллектуальную облачную платформу «Zhanggu Cloud», пользователи могут в режиме реального времени контролировать рабочее состояние оборудования вместе с инженером проекта.

Основная структура

Регулирующий механизм
Устройство OGV можно выбрать в соответствии с рабочими условиями. OGV состоит из диффузорного диска, направляющего аппарата, передаточного механизма, привода и т. д. для обеспечения постоянной степени вакуума при изменении расхода, что гарантирует стабильность системы.

Входной сепаратор
Если всасываемая жидкость вакуумного насоса содержит примеси, такие как пульпа, песок, цементный раствор и т. д., разработанный нашей компанией впускной сепаратор эффективно отделяет эти примеси. Это гарантирует отсутствие примесей в всасываемом газе вакуумного насоса, предотвращая износ и образование накипи на рабочем колесе, а также дополнительно повышая эффективность и срок службы рабочего колеса.

Высокоскоростной синхронный двигатель с постоянными магнитами
В качестве стандарта принят синхронный двигатель с постоянными магнитами. Этот тип двигателя обеспечивает более высокий КПД и соответствует классу энергоэффективности 1 по стандарту GB30253-2013. Его номинальный КПД достигает 94,5–97%, что на 4–6% выше, чем у асинхронных двигателей. Он также отличается простотой конструкции, компактными размерами, низким уровнем шума и более высокой энергоэффективностью, особенно на холостом ходу.
