Введение продукта

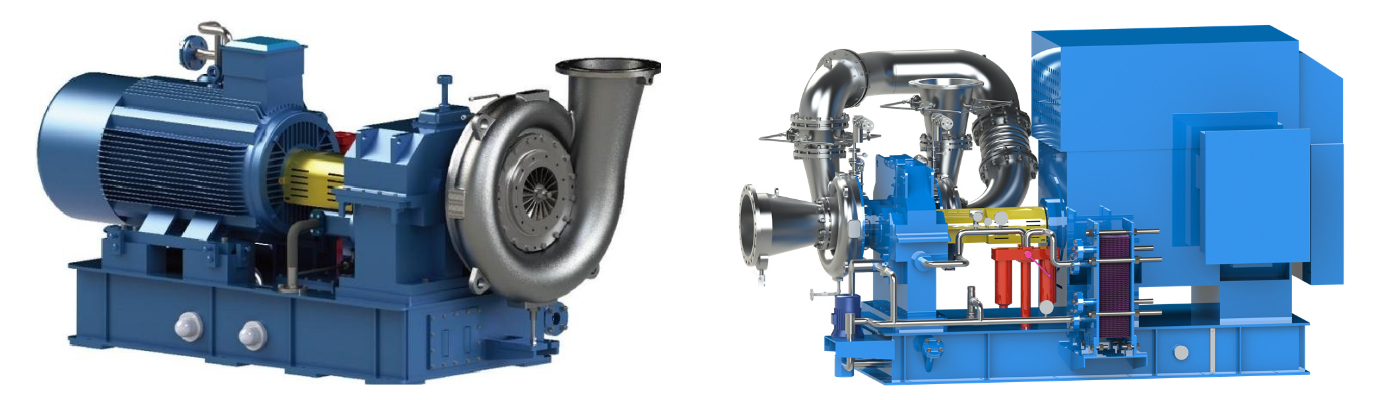

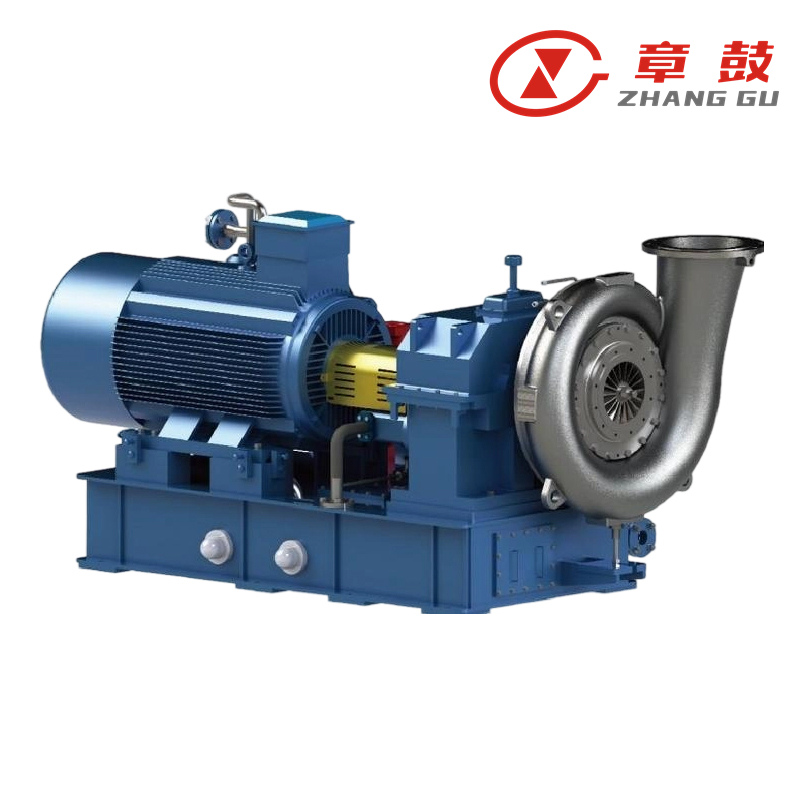

Высокотемпературный паровой компрессор CBV – это новая высокоэффективная и энергосберегающая разработка. Он создан на основе многолетнего опыта компании Shandong Zhangqiu Blower Co., Ltd. и передовых технологий, разработанных группой профессиональных докторантов из Бэйханского университета. Аэродинамические характеристики и конструкция этой серии продукции соответствуют ведущим отечественным и международным стандартам. Благодаря адаптации к конкретным условиям эксплуатации, он может широко применяться в таких областях, как компрессия пара в системах MVR и транспортировка пара под избыточным давлением.

Правило наименования парового компрессора
Пример: CBV8.0-90/117-2D

1. CBV: Паровой компрессор

2. 8.0: Испарительная способность (единица измерения: т/ч)

3. 90: Температура испарения (температура насыщения всасывания, единица измерения: °C)

4. 117: Температура насыщения нагнетания (температура испарения + повышение температуры насыщения, единица: °C)

5. 2: Последовательное двухступенчатое исполнение (пусто означает одноступенчатое)

6. D: Прямой привод (пустое поле означает привод с коробкой передач)

Основная структура

Рабочее колесо
Высокоэффективное рабочее колесо спроектировано с использованием теории трёхмерного потока. После точной обработки оно проходит статическую и динамическую балансировку, калибровку и испытание на превышение скорости вращения в 1,15 раза выше номинальной для обеспечения прочности и надёжности. Для соответствия различным условиям эксплуатации парового компрессора рабочее колесо может быть изготовлено из таких материалов, как титан, дуплексная нержавеющая сталь и другие.

Спиральный корпус
Используется спираль круглого сечения, профиль стенки которой выполнен в виде логарифмической спирали, что позволяет ей согласовываться с динамикой воздушного потока, минимизируя воздействие на вентилятор. Это обеспечивает высокую эффективность потока, низкий уровень вибрации и шума. В зависимости от конкретных условий эксплуатации корпус спиральной камеры может быть изготовлен из нержавеющей стали марок 304, 316L, 2205 или 2507.

Высокоскоростной ротор
Высокоскоростной ротор состоит из рабочего колеса, высокоскоростной шестерни и высокоскоростного вала. Рабочее колесо и вал соединены стержнем, крутящий момент передается посредством торцевых штифтов или шлицевых зубьев. Динамическая балансировка выполняется в соответствии с международными стандартами с точностью до класса G1, что обеспечивает плавную и надежную работу.

Механизм
Зубчатая пара разгонной передачи имеет эвольвентный профиль зубьев. Как шестерня, так и зубчатое колесо прошли шлифовку и азотирование для обеспечения стабильной работы на высоких скоростях с низким уровнем вибрации и шума. Срок службы шестерен составляет 20 лет.

Несущий
Высокоскоростной вал поддерживается самоустанавливающимся подшипником скольжения, состоящим из нескольких гибких вкладышей. Эти вкладыши могут вращаться вокруг своих точек опоры, обеспечивая превосходные антивибрационные характеристики и способность автоматически адаптироваться к изменениям нагрузки и скорости.

Общая структура

Тюлень
В зависимости от условий эксплуатации парового компрессора доступны различные варианты уплотнений. Стандартные варианты включают: лабиринтное уплотнение с продувкой паром, кольцевое уплотнение с продувкой паром, сухое газовое уплотнение и т.д.

Устройство герметизации паром
Устройство для заправки уплотняющего пара используется для паровых компрессоров, работающих под разрежением или в нормальном режиме. Оно нагнетает перегретый пар в уплотнение вала, предотвращая утечку воздуха в компрессор. Устройство для заправки пара включает в себя предохранительный клапан, датчик давления, фильтр из нержавеющей стали и т.д. В паровых компрессорах, работающих под избыточным давлением, обычно используются методы сброса давления, такие как продувка или отбор пара, чтобы предотвратить попадание пара в редуктор, что приводит к эмульгированию смазочного масла.

Дренажный резервуар
Используется для сбора и отвода жидкой воды, образующейся в воздуходувном агрегате. В зависимости от конкретных требований, может быть спроектирован для работы в режимах отрицательного, нормального или положительного давления.
Корпус резервуара оснащён впускным клапаном (с ручным или автоматическим управлением), смотровым стеклом, указателем уровня жидкости (с локальным или дистанционным управлением), сливным клапаном и другими принадлежностями. При оснащении автоматическим сливным клапаном или сливным насосом (для работы в условиях отрицательного давления) и выносным указателем уровня жидкости возможна реализация автоматического слива, контроля уровня жидкости в режиме реального времени, сигнализации об аномальных условиях и других функций.

Интеллектуальная облачная платформа «Zhanggu Cloud»

Облачные вычисления играют ключевую роль в цифровизации предприятий. Они обеспечивают гибкое и масштабируемое распределение ресурсов информационных систем по требованию, способствуют стандартизации технологий и управления в корпоративных информационных системах, а также обеспечивают улучшенную поддержку операционной эффективности.

Zhanggu Cloud использует передовые облачные технологии для организации крупномасштабных сетей оборудования, передачи данных, облачных вычислений, а также функций удаленного управления и обслуживания. Сервис позволяет пользователям отслеживать количество оборудования, его распределение, оповещения о неисправностях, историю эксплуатации и многое другое. Данные в режиме реального времени обеспечивают точную диагностику неисправностей, помогают клиентам получать точные рекомендации по их устранению и предоставляют ценную информацию для специалистов послепродажного обслуживания. Платформа также поддерживает мгновенный запрос оповещений о неисправностях, а также уведомления по SMS и WeChat, обеспечивая инженерам оперативное информирование о состоянии устройств.
