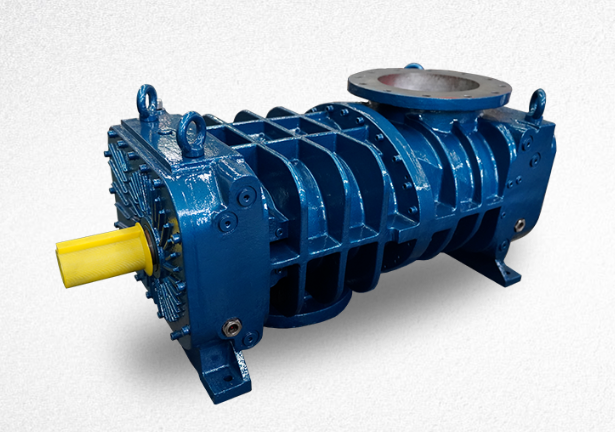

Металлургический винтовой воздуходув
1. Ротор использует конструкцию с большим диаметром вала, что обеспечивает повышенную жесткость вала и несущую способность.
2. Опорный конец оснащен комбинацией четырехточечных радиально-упорных подшипников и цилиндрических роликовых подшипников, что обеспечивает подшипникам достаточную несущую способность и стабильность в экстремальных условиях, продлевая срок службы подшипников.
3. Корпус выполнен по конструкции со средним соединением, что обеспечивает равномерное распределение напряжений и повышает общую несущую способность корпуса; конструкция с крупными усиленными рёбрами повышает жесткость корпуса, обеспечивая надежную работу при высоком давлении.
4. Используется разбрызгивающая система смазки, что приводит к низкому потреблению мощности на перемешивание масла, обеспечивая стабильную подачу смазочного масла к шестерням и подшипникам.
Винтовой компрессор состоит из пары параллельных, зацепляющихся друг с другом мужских и женских винтов и является наиболее широко используемым типом ротационного компрессора. Он делится на одновинтовые и двухвинтовые типы, и под винтовым компрессором обычно понимается двухвинтовой компрессор. Лишь в 1934 году А. Лисхольм из Королевского технологического института в Швеции заложил основы этой технологии и начал ее промышленное применение, что привело к быстрому развитию. Винтовой компрессор является поршневым компрессором положительного вытеснения, и его рабочий цикл основан на вращательном движении пары зацепляющихся мужских и женских винтов. Всасывание, захват, сжатие и выпуск газа осуществляются посредством периодического изменения объема между зубьями.
Принцип сжатия винтового компрессора:
Процесс всасывания:
Когда ротор вращается, объем зубчатого зазора, образованный основным и вспомогательным роторами, постепенно увеличивается. Этот объем соединен только с всасывающим патрубком, и внешняя воздух втягивается в объем зубчатого зазора. Когда объем зубчатого зазора достигает максимума, он отключается от всасывающего патрубка, и всасывание заканчивается. Это называется «процесс всасывания».
Процесс герметизации и транспортировки:
В конце процесса всасывания пики основного и вспомогательного роторов плотно прилегают к корпусу, и воздух внутри зубчатого зазора оказывается в замкнутой камере, образованной основным и вспомогательным роторами и корпусом, что называется «процесс герметизации». По мере продолжения вращения двух роторов зубья основного и вспомогательного роторов сцепляются друг с другом, и поверхность сцепления постепенно перемещается к выпускному концу. Воздух в зубчатом зазоре также перемещается к выпускному концу, что называется «процесс транспортировки».
Процесс сжатия и впрыска масла:
Конкретные сценарии применения для каждого этапа процесса
1. Мастерская агломерации
Окисление при влажной газоочистке
Обеспечивает стабильную подачу низкого давления воздуха для окисления сульфитов в гипс, без загрязнения сероочистительных реагентов нефтью или газом, обеспечивая соблюдение экологических норм.
Импульсная продувка фильтровальных мешков
Используется для очистки фильтровальных мешков, стабилизации давления воздуха, предотвращения засорения пылью, повышения эффективности удаления пыли и сокращения времени простоя для очистки.
Флюидизация материалов в силосе
Содействует подаче агломерата и сырья в силосах, предотвращает засорение и образование арок, обеспечивая равномерную и стабильную разгрузку.
2. Мастерская производства чугуна в доменной печи
Транспортировка и нагнетание газа доменной печи
Обеспечивает нагнетание и транспортировку газа доменной печи к подогревателям дутья и паровым котлам, позволяет утилизировать тепловые отходы, экономя энергию и снижая потребление.
Впрыск измельчённого угля для помощи сгоранию
Транспортировка измельчённого угля при низком давлении, замещая часть кокса, снижая затраты на сырьё для сталеплавильного производства.
Продувка трубопроводов и оборудования
Ежедневная продувка трубопроводов печи, вентиляционных отверстий и трубопроводов удаления пыли для очистки от накопившейся пыли и мусора.
3. Процесс сталеплавки и рафинирования конвертерной стали
Удаление пыли у горловины печи с компенсацией отрицательного давления
Поддержание отрицательного давления в дымовой шапке сталеплавильной печи для предотвращения выхода пыли с газами и улучшения условий в цехе.
Донная продувка при рафинировании стали LF/RH
Продувка газом для перемешивания расплавленной стали, выравнивания температуры и состава, удаления включений и повышения качества стали.
Вспомогательная продувка машины непрерывного литья
Продувка воздуха по поверхности разливки и обеспечение вспомогательного охлаждающего потока воздуха для улучшения качества поверхности слитков.
4. Станция очистки сточных вод сталелитейного завода
Подача аэрации для биохимических бассейнов
Аэрация сточных вод сталелитейного производства и комплексной биохимической очистки заводских канализационных стоков, снабжение кислородом для микроорганизмов и разрушение ХПК и аммиачного азота.
Подача воздуха для транспортировки и сушки осадка
Пневматическая транспортировка осадка и помощь в сушке осадка, облегчая последующее фильтр-прессование.
5. Инженерное обеспечение завода
Вентиляция цехов и подача воздуха для охлаждения оборудования
Помощь в подаче инструментального воздуха, подача низкодавленного постоянного воздуха для трубопроводной сети завода
Источник воздуха для пневматической транспортировки сырья
