Турбинный вакуумный насос

Турбинный вакуумный насос серии TB – это новый продукт, разработанный компанией Zhangqiu Wind Blower Limited by Share Ltd и Сианьским университетом Цзяотун в провинции Шаньдун. Аэродинамические характеристики и конструкция этой серии насосов превосходят показатели аналогичной продукции как в Китае, так и за рубежом. Он широко применяется в таких вакуумных системах, как бумагоделательные машины, вакуумные сушилки, фальцевальные машины Life Paper, вакуумные системы, системы вакуумного обеспыливания и вакуумная упаковка.

Особенности продукта

Линейка рабочих колес усовершенствована, а эффективность высока.

Использование регулировки преобразования частоты максимально удовлетворяет потребности пользователя. Кроме того, система защиты от помпажа предотвращает попадание вакуумного насоса в зону помпажа, что обеспечивает лучшую защиту оборудования от повреждений.

Вакуумный насос имеет компактную конструкцию и небольшой объем.

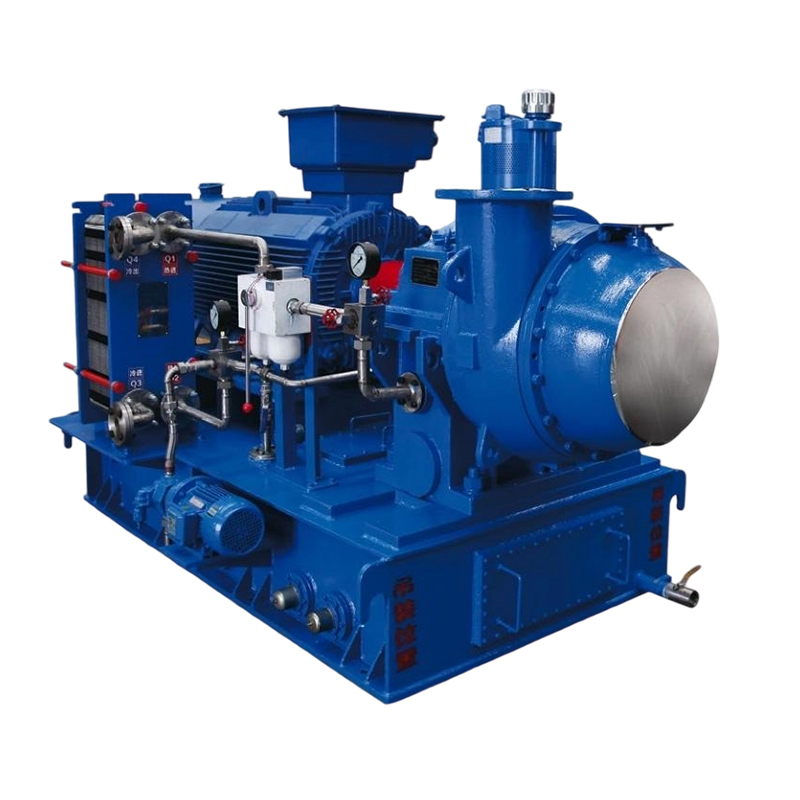

Благодаря сборной интегральной конструкции корпус вакуумного насоса монтируется на кожухе редуктора, а система смазки герметично размещается в шасси агрегата. Двигатель и редуктор установлены на общем основании, которое также используется в качестве резервуара для масла.

После строгой балансировки ротора вибрация невелика, надежность высокая, а общий уровень шума низок.

Инерция вращения ротора мала, время запуска и остановки агрегата короткое, не требуется большой масляный бак и аккумулятор.

Конструкция вакуумного насоса усовершенствована и рациональна, имеет меньше уязвимых деталей, проста в установке, эксплуатации и обслуживании.

Вибрация подшипника, повышение температуры, давление импорта и экспорта, температура, контроль помпажа, защита от блокировки запуска, сигнализация о неисправностях, давление масла в системе смазки, контроль температуры масла используют программируемый логический контроллер для управления работой машины, получают мониторинг в режиме реального времени, удобное обслуживание.

Основная структура

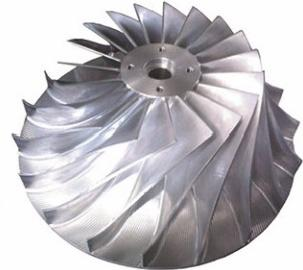

Рабочее колесо В соответствии с теорией трёхмерного потока, конструкция обеспечивает высокую эффективность, прецизионная обработка после строгой коррекции динамической балансировки и испытания на превышение скорости вращения, превышающей номинальную в 1,15 раза, гарантируют прочность рабочего колеса. Для удовлетворения различных условий эксплуатации рабочее колесо может быть использовано для обработки различных материалов, таких как кованый алюминий, нержавеющая сталь и титановый сплав.
Высокоскоростной ротор Высокоскоростной ротор состоит из рабочего колеса, высокоскоростной шестерни и высокоскоростного вала. Рабочее колесо соединено с высокоскоростным валом тягой, а крутящий момент передается на торцевой штифт. Для обеспечения плавной и надежной работы вакуумного насоса общая точность балансировки высокоскоростного ротора соответствует классу G1.
Лопаточный диффузор Крыльчатый диффузор имеет такие преимущества, как большой диффузор, небольшой размер, небольшие потери потока и хорошие эксплуатационные характеристики в изменяющихся условиях.

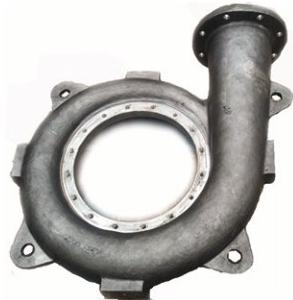

ВКорпус olute Спиральный корпус круглого сечения и профиль стенки улитки выполнены в виде логарифмических спиральных линий, что соответствует закону движения воздушного потока и оказывает незначительное влияние на вакуумный насос. Благодаря этому вакуумный насос обладает высокой производительностью, малой вибрацией и низким уровнем шума.
Механизм Пара зубчатых передач с повышающей передачей для эвольвентной формы зубьев, вся поверхность зубьев отшлифована и подвергнута азотированию, что гарантирует стабильную работу вакуумного насоса на высокой скорости, низкий уровень вибрации и шума, срок службы может достигать 20 лет.
Несущий Высокоскоростные подшипники с наклонными сегментными подшипниками скольжения состоят из множества шарнирных отклоняющих действий, могут состоять из своей антивибрационной подушки, обладают превосходной производительностью и могут автоматически регулироваться в соответствии с изменением нагрузки и изменениями скорости.

Система смазки

Система смазки разделена на две части: масляный бак и магистраль смазочного масла. Основание агрегата также используется в качестве масляного бака с погружным электронагревателем и датчиком температуры для контроля температуры смазочного масла.

Смазочное масло, содержащее главный масляный насос, электрический насос, двухцилиндровый фильтр, главный масляный насос, приводимый в движение низкоскоростным валом-шестерней, обеспечивает нормальную работу агрегата, стабилизируя давление смазки шестерен и подшипников; электрический насос обеспечивает предварительную смазку агрегата перед запуском, поддерживает стабильное давление масла в аварийной ситуации и процессе останова, а также откладывает действие масляного насоса.

Точность фильтрации масляного фильтра составляет 20 мкм, а срабатывание сигнализатора перепада давления на фильтре слишком велико.

Система мониторинга и контроля

Система мониторинга и управления специально разработана для работы турбовакуумного насоса. Система обладает функциями блокировки пусковых условий, защиты от помпажа, автоматического запуска и остановки вспомогательного насоса при изменении давления масла, защиты подшипников от перегрева и повышенной вибрации.

Оснащен датчиком давления масла в масляном трубопроводе вакуумного насоса, оснащен датчиком температуры масла в охладителе, оснащен температурным датчиком высокоскоростного скольжения, датчиком вибрации, трубопроводом с измерением температуры и давления импорта и экспорта вакуумного насоса, двумя счетчиками и передатчиком, таким образом, мониторинг различных рабочих параметров в режиме реального времени обеспечивает безопасную, стабильную и надежную работу вакуумного насоса.

Таблица производительности турбовакуумного насоса серии TB

Примечания:

Если состояние воздуходувки не соответствует указанным в таблице, необходимо выполнить переоборудование производительности. Наша компания может разработать нестандартную конструкцию в соответствии с требованиями заказчика, чтобы удовлетворить его особые потребности в любых условиях эксплуатации.

Для достижения различных требований к вакууму турбинный вакуумный насос может иметь конструкцию с двумя рабочими колесами.

При транспортировке агрессивных сред наша компания выполнит соответствующую антикоррозионную обработку внутренней части и рабочего колеса корпуса, а также заменит уплотнения для достижения нулевой утечки в соответствии с потребностями пользователей.
