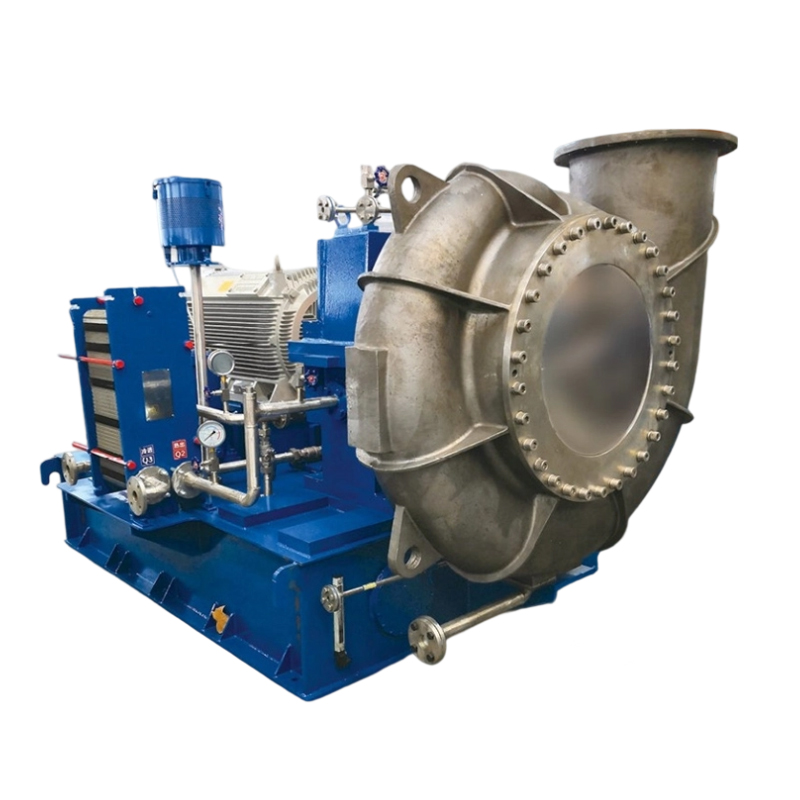

Паровой компрессор MVR

Введение продукта

Центробежный паровой компрессор MVR – это новый продукт, разработанный нашей компанией совместно с Сианьским университетом Цзяотун. Аэродинамические характеристики и конструкция этой серии продукции соответствуют передовым показателям среди аналогов в Китае и за рубежом. Он широко применяется в системах очистки сточных вод высокой концентрации, с высоким содержанием солей, в пищевой, фармацевтической, хлорщелочной промышленности, в системах опреснения морской воды и других отраслях.

Характеристика продукта

Каждый центробежный паровой компрессор MVR проектируется и изготавливается полностью на основе требований технологического процесса на месте, что позволяет значительно снизить эксплуатационное потребление энергии по сравнению с другими изделиями;

◆ Все смачиваемые части в центробежном паровом компрессоре MVR имеют аэродинамически оптимизированную конструкцию, чтобы свести к минимуму влияние пульсаций потока, благодаря чему воздушный поток плавно течет внутри воздуходувки, а расчетная эффективность трехкомпонентного рабочего колеса составляет до 82%;

◆ Используйте регулировку частоты для максимального удовлетворения требований клиентов. Также предусмотрите антипомпажную систему, которая предотвращает попадание центробежного парового компрессора MVR в зону помпажа и защищает его от повреждений.

◆ Интегрированная конструкция уменьшает занимаемую площадь;

◆ После строгой динамической балансировки ротор имеет низкую вибрацию, высокую надежность и низкий общий уровень шума;

◆ Стандартные или индивидуальные системы приборов и управления, простые в эксплуатации

◆ Высококачественные компоненты высокого стандарта могут обеспечить длительную надежную работу парового компрессора и значительно снизить затраты на техническое обслуживание.

Основная структура

Рабочее колесо Рабочее колесо спроектировано на основе теории тройного потока и отличается высокой эффективностью. Рабочее колесо прошло динамическую и статическую балансировку после прецизионной обработки и испытания на превышение скорости вращения, превышающей номинальную в 1,15 раза, что гарантирует его прочность. Рабочее колесо может быть изготовлено из нержавеющей стали, титанового сплава и других материалов для различных условий эксплуатации.
Высокоскоростной ротор Высокоскоростной ротор состоит из рабочего колеса, высокоскоростной шестерни и высокоскоростного вала. Рабочее колесо и высокоскоростной вал установлены на штоке, крутящий момент передается штифтами. Динамическая балансировка высокоскоростного ротора соответствует классу G1, что обеспечивает надежную работу центробежного парового компрессора MVR.
Лопастной диффузор Конструкция диффузора с лопатками в форме аэродинамического профиля, высокая производительность диффузора, малый общий размер, низкие потери потока, хорошие эксплуатационные характеристики в различных условиях эксплуатации.
Спиральный корпус Корпус спирального типа имеет круглое сечение, а профиль стенок выполнен в виде логарифмической спирали, что соответствует закону движения воздушного потока и обеспечивает низкое воздействие на центробежный паровой компрессор MVR. Центробежный паровой компрессор MVR отличается высокой производительностью, низким уровнем вибрации и шума.
Механизм Зубчатые шестерни имеют эвольвентный профиль. Поверхности зубчатого колеса и шестерни отшлифованы и подвергнуты азотированию, что гарантирует стабильную работу центробежного парового компрессора MVR на высоких скоростях, с низким уровнем вибрации и шума. Срок службы составляет 20 лет.
Несущий Высокоскоростной подшипник представляет собой подшипник скольжения с самоустанавливающимися сегментами. Он состоит из нескольких сегментов, отклоняющихся от оси вращения и обладающих хорошими антивибрационными характеристиками. Он способен автоматически регулироваться в зависимости от нагрузки и скорости.

Система смазки

Система смазки разделена на две части: масляный бак и контур смазочного масла. Основание агрегата также используется в качестве масляного бака с погружным электронагревателем и датчиком температуры для контроля температуры смазочного масла. Контур смазочного масла включает в себя главный масляный насос, электронасос, масляный фильтр бинокулярного типа и т.д.

Главный масляный насос приводится в действие тихоходным валом коробки передач, что обеспечивает стабильную смазку под давлением для шестерни и подшипника во время нормальной работы воздуходувки; электрический насос используется в качестве вспомогательного насоса, обеспечивая предварительную смазку системы воздуходувки перед запуском и поддерживая стабильное давление масла в аварийной ситуации или процессе останова.

Точность фильтрации масляного фильтра составляет 20 мкм и оснащен сигнальным устройством, которое предупреждает, если разница давлений в фильтре слишком велика.

Система мониторинга и контроля

Система мониторинга и управления разработана специально для центробежного парового компрессора MVR. Система имеет функции блокировки пусковых условий, антипомпажного регулирования, автоматического пуска и останова вспомогательного насоса с стабилизацией давления масла, защиты подшипников от перегрева и повышенной вибрации.

Датчик давления масла установлен на масляном трубопроводе центробежного парового компрессора МВР, датчик температуры масла – после охладителя. Для высокоскоростного подшипника скольжения предусмотрены датчик температуры и датчик вибрации.

На стороне всасывания и нагнетания центробежного парового компрессора MVR предусмотрены первичные и вторичные приборы и преобразователи для измерения температуры и давления газа.

Таким образом, все рабочие параметры можно контролировать в режиме реального времени, чтобы гарантировать безопасную, стабильную и надежную работу центробежного парового компрессора MVR.

Сравнение энергопотребления центробежного парового компрессора MVR с традиционным многоэффектным испарением

◆ Полностью избавиться от зависимости от парового котла, сократить выбросы SO2, CO2, пыли и твердых отходов

◆ Меньше занимаемой площади, всего 1/10 от традиционного испарителя

◆ Значительно экономится оборотная вода по сравнению с традиционным процессом концентрирования.

◆ Высокая степень автоматизации, точное управление, особенно подходит для концентрации термочувствительных материалов, кристаллизации.
