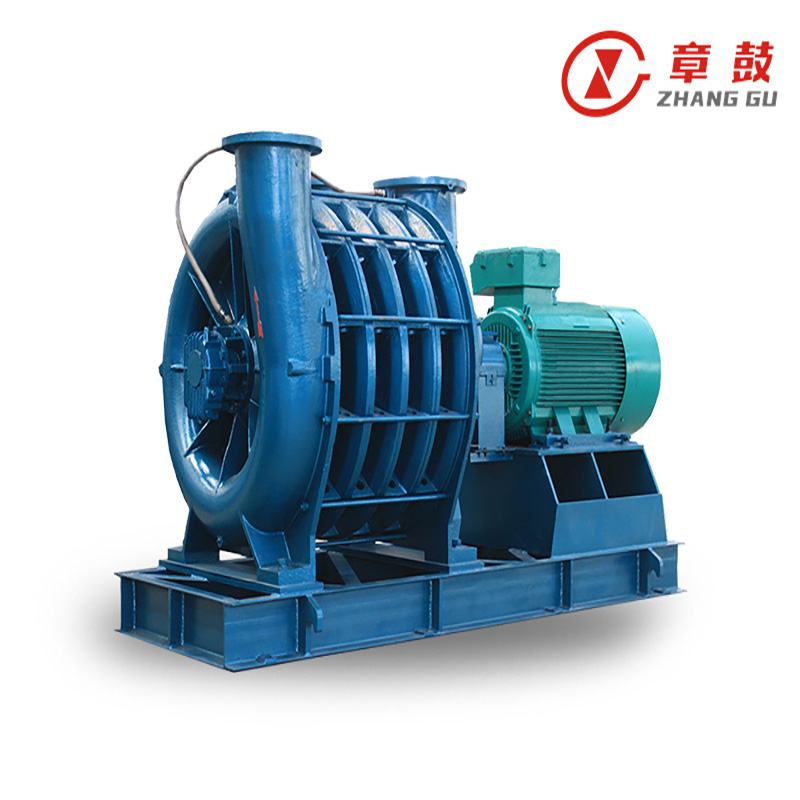

Многоступенчатый центробежный вентилятор
Верхний и нижний корпусы вентилятора полностью согласованы с рабочим колесом за счет оптимизации параметров, а обтекаемая конструкция снижает потери потока;
Технология проектирования направляющих лопаток в форме крыла с низкими потерями и более высоким преобразованием энергии статического давления;
В некоторых вентиляторах применяется технология тройного потока рабочего колеса, что делает вентилятор более эффективным и улучшает его работу;
После строгой динамической балансировки ротор имеет низкий уровень вибрации, высокую надежность и общий низкий уровень шума;
Конструкция вентилятора отличается продуманной конструкцией и разумными деталями, а также простотой установки, эксплуатации и обслуживания.
Повышение давления: 15-110 кПа
Расход: 15-1000 с/мин
Введение продукта
Центробежный вентилятор серии CD/CG — это новое поколение центробежных вентиляторов, которые наша компания тщательно спроектировала и разработала для удовлетворения потребностей пользователей на основе многолетнего опыта проектирования и производства.
Эта серия продукции разработана на основе многолетнего опыта проектирования и производства многоступенчатых центробежных вентиляторов с учетом требований к транспортировке различных сред и с использованием многочисленных запатентованных технологий для разработки высокоэффективной и энергосберегающей продукции.
Это новейший продукт, в котором объединены передовые отечественные и зарубежные технологии.
Структурная часть продукта
Центробежный вентилятор серии CD/CG состоит из верхнего и нижнего корпусов, ротора, подшипников и системы масляной смазки. Эта серия широко применяется в системах подачи воздуха в доменные печи, флотации руд, транспортировке газа SO2 (получение кислоты из дымовых газов), компримировании коксового газа, компримировании генераторного газа, производстве химических газов и других процессах. |
 |
Корпус Корпус вентилятора имеет горизонтальную разъемную конструкцию, а корпус статора разделен на две приблизительно симметричные части, которые прочно скреплены болтами и другими соединительными элементами. Каждая часть изготовлена из высококачественного чугуна, отлитого в песчаные формы, и проходит строгий отжиг для снятия напряжений, что снижает деформацию. Обработка производится на собственном оборудовании с высокой точностью и хорошей соосностью, что обеспечивает плавную работу роторной части. |
 |
Ротор Роторная часть состоит из главного вала, рабочего колеса, втулки вала, балансировочного диска и муфты. Главный вал и рабочее колесо вентилятора изготовлены из высокопрочной легированной стали. Выполните общую динамическую балансировку ротора для обеспечения его устойчивости и надежности. |
 |
Рабочее колесо Рабочее колесо состоит из лопаток, крышки колеса, диска и вала. В некоторых случаях, когда требуется транспортировка специальных газов, рабочее колесо изготавливается из высококачественных материалов, таких как нержавеющая сталь и титановый сплав. После точной обработки рабочее колесо проходит динамическую и статическую балансировку, а также испытания на превышение допустимой скорости. |
 |
Подшипник скольжения Подшипники скольжения обеспечивают стабильную опору ротора, гарантируя его стабильную работу при высокоскоростном вращении. |
 |
Корпус подшипника Корпус подшипника изготовлен из чугуна и расположен с двух сторон вентилятора. Установка и замена подшипников просты. В корпусе подшипника имеются тепловое и виброотверстия. |
 |
| система смазки Смазочное устройство состоит из масляного бака, масляного насосного устройства, масляного фильтра, трубчатого масляного охладителя, а также электрошкафа управления, приборов, трубопроводов, клапанов и т. д. |
 |
Система управления Электрическая компания может предоставить хорошо работающие LCP и MCP. Через MCP многие параллельные воздуходувки могут осуществлять удаленный мониторинг и локальное управление. |
 |
Вложение
Стандартные аксессуары включают муфту, защитный кожух и анкерные болты (с гайками и шайбами). Специальные аксессуары (глушитель, фильтр и подушка) изготавливаются в соответствии с контрактом. Пожалуйста, заказывайте отдельно.
