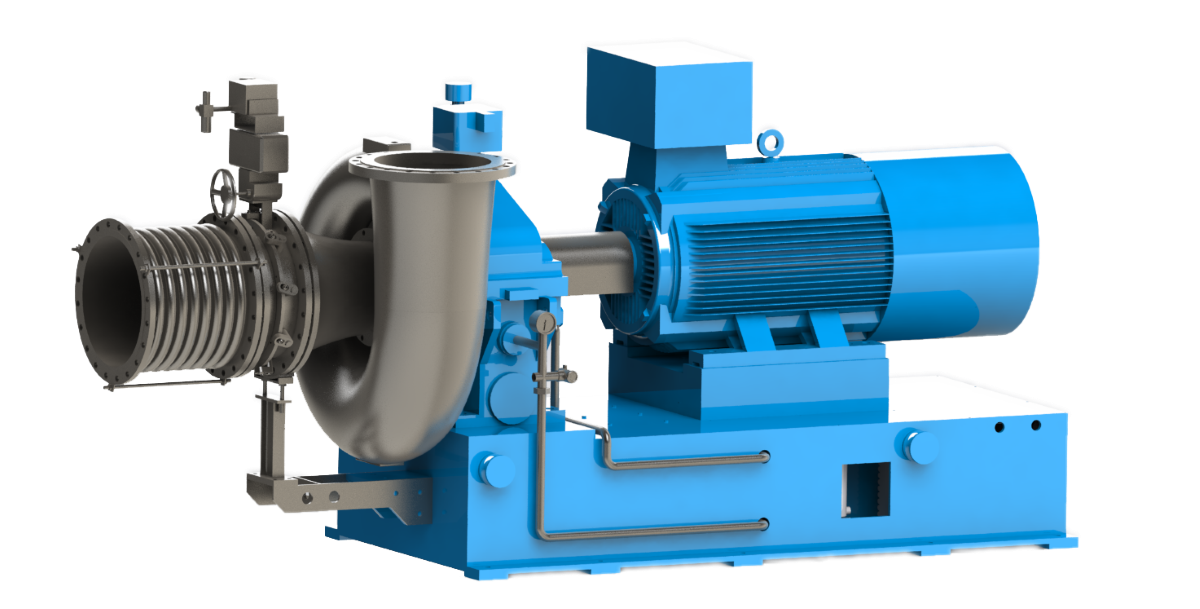

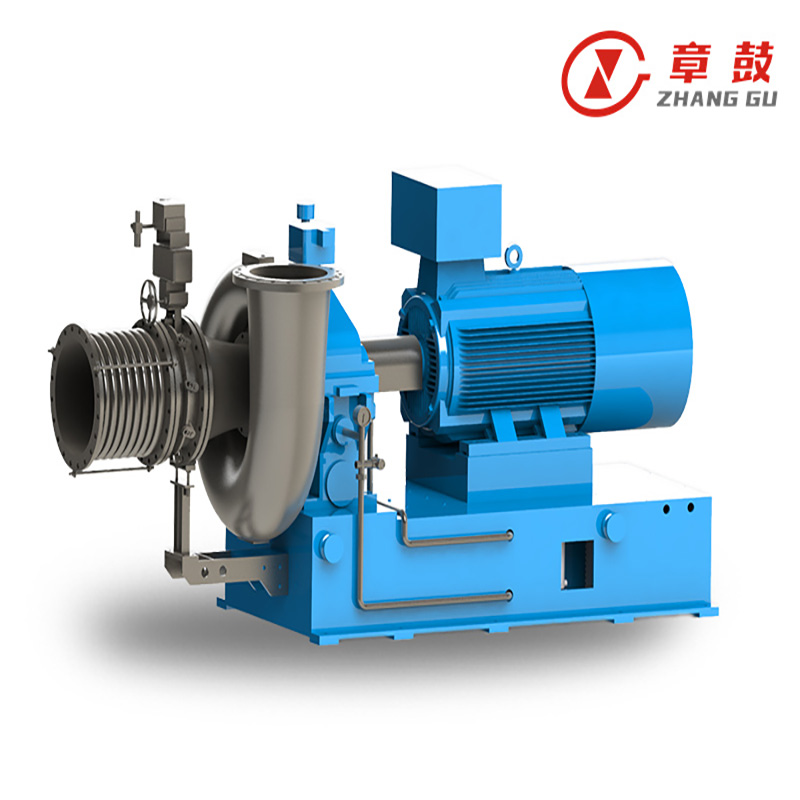

Центробежный вентилятор

Воздуходувки оснащены осевым направляющим аппаратом воздухозаборника. Диапазон регулирования производительности составляет от 60% до 110% от номинального значения, что обеспечивает высокую эффективность работы воздуходувки даже при работе в неноминальном режиме. Кроме того, воздуходувки оснащены противопомпажным устройством, которое эффективно предотвращает помпаж.

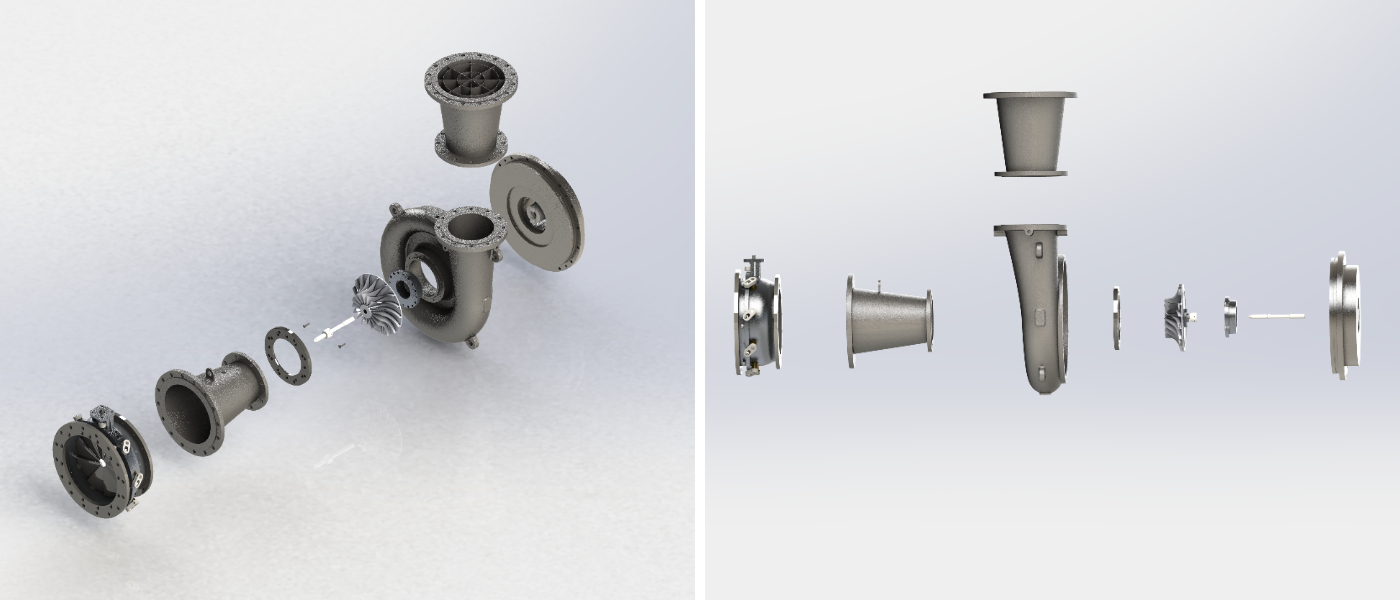

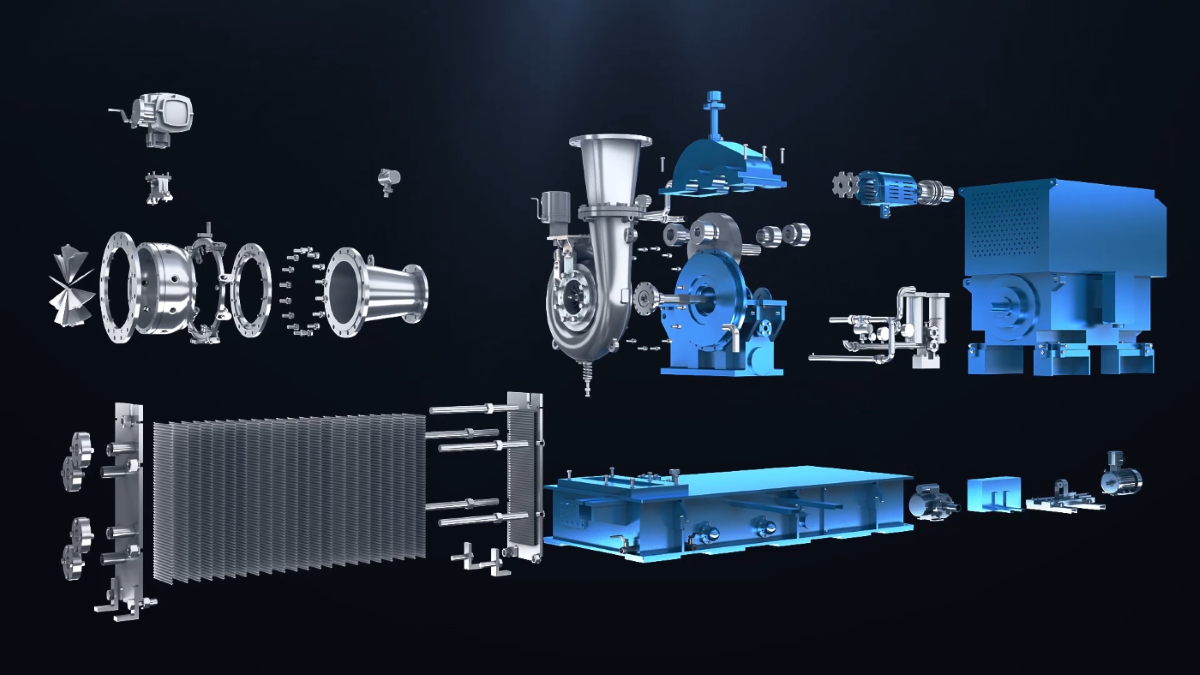

Воздуходувки имеют интегрированную конструкцию сборного типа. Корпус воздуходувки собран на кожухе редуктора-ускорителя, система смазки распределена, двигатель и редуктор-ускоритель компактно установлены на общем постаменте; постамент также выполняет функцию масляного бака.

Момент инерции ротора мал, время запуска и остановки сокращено, а масляный бак с высоким уровнем масла и аккумулятор отменяются. По сравнению с многоступенчатым центробежным вентилятором той же производительности и давления, этот продукт отличается низким энергопотреблением, малым весом и компактными размерами.

Параметры (такие как вибрация подшипников всей машины, повышение температуры, контроль давления на входе и выходе, а также температуры, защита от помпажа, включение блокировочной защиты, сигнализация о неисправности, давление масла в системе смазки, контроль температуры масла и т.д.) контролируются программируемым логическим контроллером в режиме реального времени. Вся машина не имеет быстроизнашивающихся деталей, что обеспечивает удобство ежедневного обслуживания.

Система смазки состоит из масляного бака и масляного трубопровода. Основание также служит масляным баком, в масляный бак встроены погружной электронагреватель и терморегулятор. Маслопровод состоит из основного масляного насоса, электронасоса, двухцилиндрового масляного фильтра и т. д. Основной масляный насос приводится в действие тихоходной передачей и подает предварительную смазку на шестерни и подшипники под определенным давлением при нормальной работе агрегатов. Электрический насос подает предварительную смазку перед запуском агрегатов и поддерживает давление масла на постоянном уровне в аварийных ситуациях и во время простоя. Электрический насос также выполняет функцию резервного масляного насоса. Масляный фильтр с двухцилиндровым фильтром отличается высокой точностью. Также на фильтре установлено устройство сигнализации перепада давления.

Компания Shandong Zhangqiu Blower Co., Ltd. является одним из ведущих производителей воздуходувок в Китае. Компания имеет 50-летний опыт исследований, разработок и производства воздуходувок типа Рутс. Компания стала крупнейшим производителем и поставщиком воздуходувок типа Рутс. Компания инвестировала в создание двух совместных китайско-японских предприятий, а также одного дочернего предприятия в США, что стало первым зарубежным предприятием в китайской отрасли воздуходувок. В настоящее время компания является крупным современным производственно-конструкторским предприятием, выпускающим воздуходувки, тяжелое оборудование, пневматические транспортные системы, промышленные насосы, электрооборудование и т.д.

Редукторный турбовоздуходувка

Турбовоздуходувка с редуктором разработана техническим руководством Пекинского университета аэронавтики и астронавтики. В её разработке задействованы все ресурсы, представляющие высочайший уровень аэрокосмической отрасли Китая в области исследований, технологий, производства и изготовления. Аэродинамические характеристики и конструкция турбовоздуходувки с редуктором соответствуют мировому уровню передовых технологий.

Функции:

1. Применение конструкции на основе тройной теории с высоким КПД 82%

2. Применение осевых входных направляющих лопаток и диффузорного регулирующего устройства позволяет регулировать расход в диапазоне от 45% до 110% от номинального расхода, а также получить более высокую эффективность в условиях работы вне номинальных значений.

3.Используя интегральную конструкцию, корпус воздуходувки собран на кожухе редуктора, система смазки, двигатель и редуктор собраны на общем основании, которое также используется в качестве масляного бака.

4. Применение строгой динамической балансировки для достижения низкого уровня вибрации, шума и высокой надежности.

5. Применение усовершенствованной конструкции вентилятора обеспечивает простоту установки, эксплуатации и обслуживания. ПЛК осуществляет мониторинг в режиме реального времени работы вентилятора, вибрации и температуры подшипников, защиту от помпажа, запуск защитной блокировки, сигнализацию о неисправностях, контроль давления смазочного масла и температуры масла.

Долг:

　　Расход: 80～800м3/мин，

　　Повышение давления: 49～176,4 кПа

　　Приложения：

Широко используется в очистке сточных вод, металлургии, псевдоожижении котлов, десульфурации газа, фармацевтике, повышении давления газа и т.д. отраслях.
