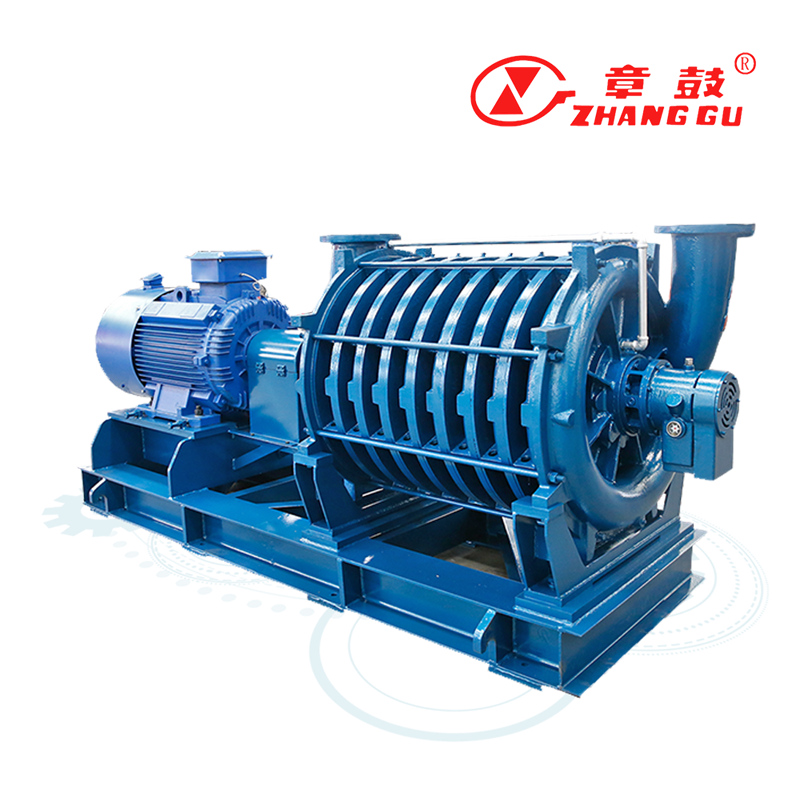

Высокоскоростной вакуумный насос

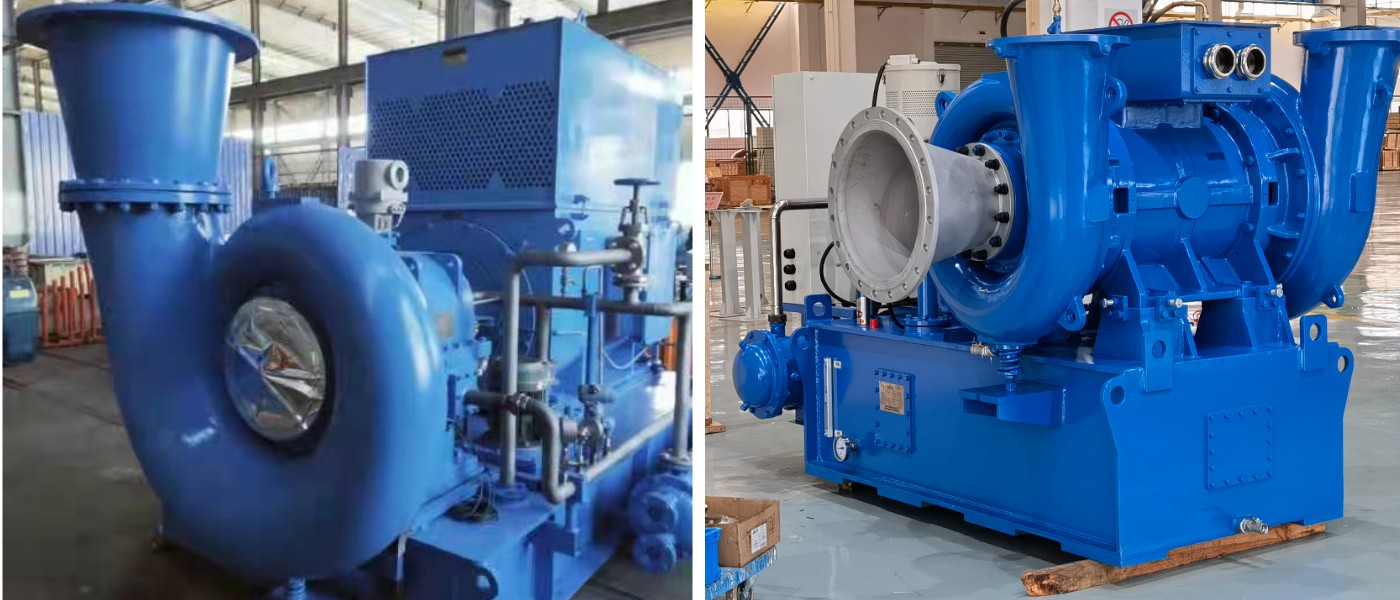

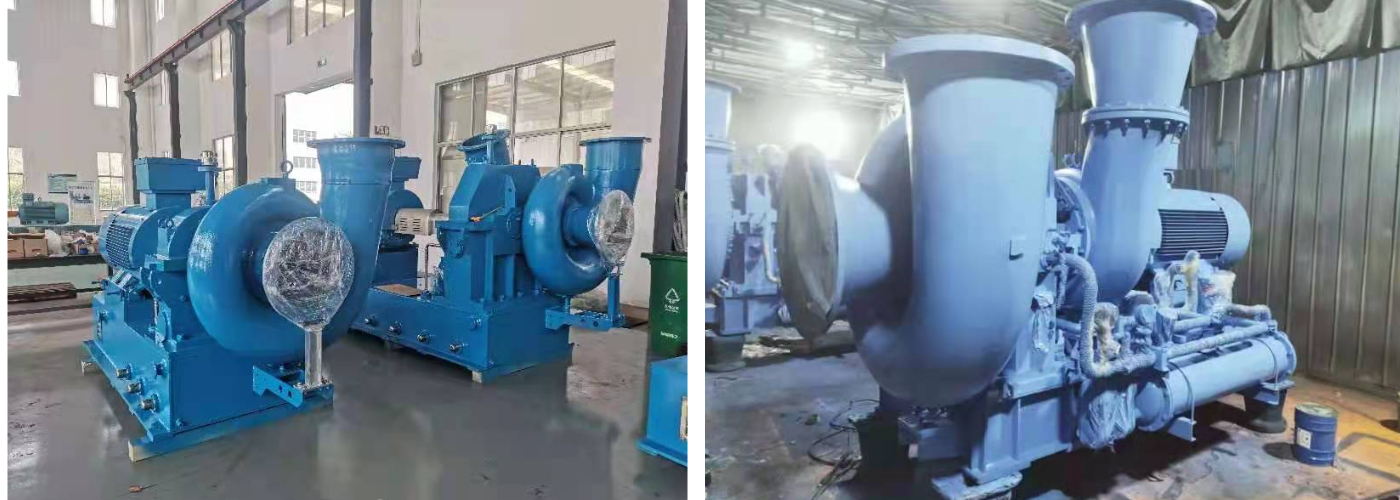

Высокоскоростной турбовакуумный насос серии CVP - это новый продукт, отличающийся высокой эффективностью и энергосбережением, разработанный на основе многолетнего опыта компании Shandong Zhangqiu Blower Co., Ltd. и внедрения профессиональной команды врачей Пекинского университета аэронавтики и астронавтики (Бэйханский университет).
Пневматические характеристики и конструкция этой серии достигли лидирующего уровня в Китае и за рубежом. Благодаря индивидуальному проектированию в соответствии с эксплуатационными условиями, она широко применяется в бумажном производстве, литейном производстве, вакуумном обезвоживании глинозема с использованием плоских и вертикальных пластин и других вакуумных процессах. Также подходит для энергосберегающих проектов модернизации оборудования, например, для замены водокольцевых вакуумных насосов.

Код продукта

CVP означает турбовакуумный насос.
Первая цифра указывает номинальную производительность всасывания (единица измерения: м³/мин).
Вторая цифра указывает номинальную степень вакуума (единица измерения: кПа).
Могут быть перечислены многочисленные комбинации степени вакуума и пропускной способности.

В этом примере используйте «» для разделения различных спецификаций.
«D» означает прямой привод; если ноль, значит привод от коробки передач.
«2» означает двухступенчатые нагнетатели, соединенные последовательно; если ноль, это означает одноступенчатые.

Характеристики продукта

Высокая эффективность и усовершенствованная конструкция рабочего колеса по индивидуальному заказу | Превосходные показатели энергосбережения
Рабочее колесо спроектировано с использованием теории трёхмерного потока и полностью смоделировано с помощью трёхмерной вычислительной гидродинамики. Производительность турбовакуумного насоса прогнозируется с помощью передовой технологии анализа потока, что позволяет достичь адиабатического КПД приблизительно до 85%. Его КПД на 20–45% выше, чем у других вакуумных насосов при тех же условиях вакуума и потока.

Каждое рабочее колесо проектируется индивидуально в соответствии с рабочими параметрами пользователя, чтобы гарантировать работу в зоне высокой эффективности, обеспечивая значительную экономию энергии.

Широкий диапазон регулировки и стабильная производительность вакуума
Турбовакуумный насос обеспечивает широкий диапазон производительности, регулируемой с помощью частотно-регулируемого привода (VFD) и входного направляющего аппарата (OGV), обеспечивая стабильный уровень вакуума даже при значительных колебаниях расхода. Для эффективного предотвращения помпажа предусмотрено антипомпажное устройство.

Компактный дизайн | Уменьшенная занимаемая площадь
Агрегат имеет интегрированную конструкцию, смонтированную на раме. Корпус насоса напрямую соединён с редуктором, а система смазки, редуктор и двигатель смонтированы на общем основании, которое также выполняет функцию масляного бака. Один агрегат может быть сконфигурирован с двумя воздушными головками для удовлетворения различных требований к вакууму. Система лёгкая, компактная и занимает мало места.

Низкий уровень шума
Усовершенствованная конструкция спирального корпуса и рабочего колеса подавляет как дискретный, так и широкополосный шум, обеспечивая активное управление аэродинамическим шумом и способствуя более быстрому затуханию звука.

Минимальный износ деталей | Простота установки и обслуживания
Благодаря меньшему количеству изнашиваемых деталей насос требует меньше обслуживания на месте и обеспечивает быструю и простую установку.

Высокий уровень интеллекта
Комплексная система мониторинга на базе ПЛК контролирует вибрацию подшипников, температуру, давление и температуру на входе/выходе, защиту от помпажа, блокировку пуска/останова, сигналы тревоги о неисправностях, давление и температуру смазочного масла. Все данные в режиме реального времени передаются на интеллектуальную платформу «Zhanggu Cloud», что позволяет пользователям и инженерам удаленно отслеживать состояние оборудования в режиме реального времени.

Основная структура

Регулирующий механизм
Входной направляющий аппарат (ВНА) может быть подобран в соответствии с конкретными условиями эксплуатации. В состав ВНА входят диффузор, направляющие лопатки, передаточный механизм, привод и другие компоненты. Он обеспечивает постоянный уровень вакуума даже при колебаниях расхода, гарантируя стабильность и надёжность работы системы.

Входной сепаратор
Для удаления таких примесей, как пульпа, песок, цементный раствор и другие частицы, из всасываемой среды вакуумного насоса, наша компания разработала специализированный входной сепаратор. Это устройство эффективно удаляет твердые частицы из газового потока, обеспечивая подачу в вакуумный насос только чистого воздуха. Предотвращая износ и образование накипи на рабочем колесе, сепаратор способствует поддержанию высокой эффективности и продлевает срок службы оборудования.

Высокоскоростной синхронный двигатель с постоянными магнитами
В качестве стандартного привода используется синхронный двигатель с постоянными магнитами. Он обеспечивает более высокий КПД и соответствует классу энергоэффективности 1 стандарта GB30253-2013. Номинальный КПД составляет от 94,5% до 97%, что на 4–6% выше, чем у асинхронных двигателей.

Двигатель отличается простой конструкцией, компактными размерами и низким уровнем шума. Он также обеспечивает повышенную экономию энергии при работе без нагрузки.
