Воздушный вентилятор

Введение продукта

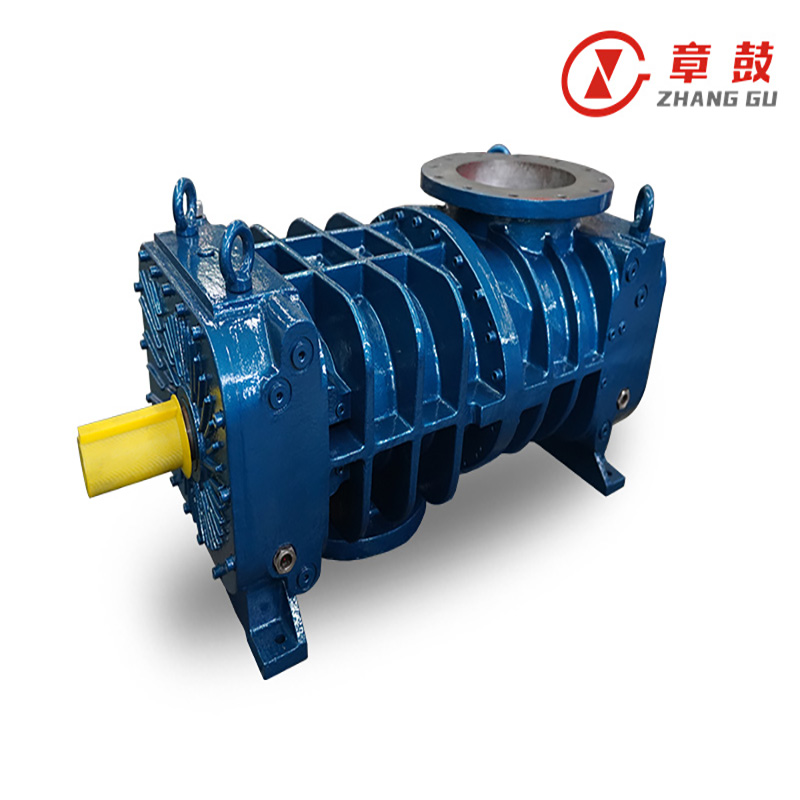

Винтовые воздуходувки серии HL618, разработанные компанией Shandong Zhanggu на основе многолетнего опыта проектирования и производства, – это новые продукты, разработанные для удовлетворения потребностей рынка в области энергосбережения и охраны окружающей среды. Благодаря компактной конструкции, элегантному внешнему виду, высокой эффективности, низкому уровню шума, надежности и длительному сроку службы эта серия особенно подходит для применений, требующих среднего и небольшого расхода воздуха при высоком давлении. Они являются идеальным источником воздуха, широко применяемым в металлургии, машиностроении, химической промышленности, горнодобывающей промышленности, электроэнергетике и других отраслях промышленности.

Основные характеристики:

1. Усовершенствованная конструкция профиля ротора эффективно снижает потери гидродинамики и повышает эффективность узла.

2. Отличные характеристики внутреннего сжатия обеспечивают низкое энергопотребление, экономя до 30% энергии по сравнению с воздуходувками Рутса.

3. Воздушная конструкция охлаждения без необходимости использования охлаждающей воды для одноступенчатого давления до 250 кПа.

4. Конструкция камеры ротора без использования масла гарантирует чистоту воздуха.

5. Низкая пульсация воздушного потока обеспечивает стабильную работу и снижение аэродинамического шума при высоких скоростях и высоком давлении.

6. Косозубая синхронная передача с бесшпоночным соединением обеспечивает надежное позиционирование и стабильную, безопасную работу в широком диапазоне скоростей.

7. Ротор имеет конструкцию вала большого диаметра, обеспечивающую повышенную жесткость и грузоподъемность.

8. В фиксирующем конце используется комбинация шарикоподшипников с четырехточечным радиальным контактом и цилиндрических роликоподшипников, что обеспечивает достаточную грузоподъемность и устойчивость в экстремальных условиях, тем самым продлевая срок службы подшипника.

9. Корпус имеет конструкцию со средним соединением для равномерного распределения усилия, что повышает общую несущую способность; усиленная конструкция ребер повышает жесткость корпуса для надежной работы в условиях высокого давления.

10. Смазка разбрызгиванием снижает потери мощности, связанные с перемешиванием масла, и обеспечивает стабильную подачу масла к шестерням и подшипникам.

11. Уникальная конструкция газового уплотнения обеспечивает отличную герметизацию и длительный срок службы.

12. Торцевая крышка оснащена обтекаемыми ребрами охлаждения для улучшения отвода тепла от коробки передач.

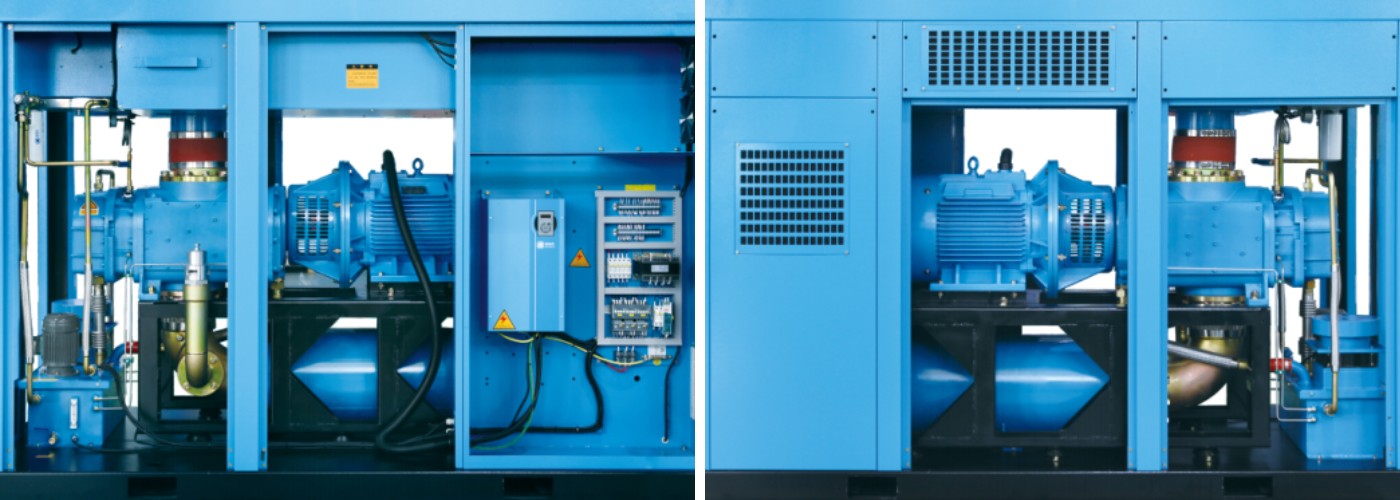

Особенности компонента

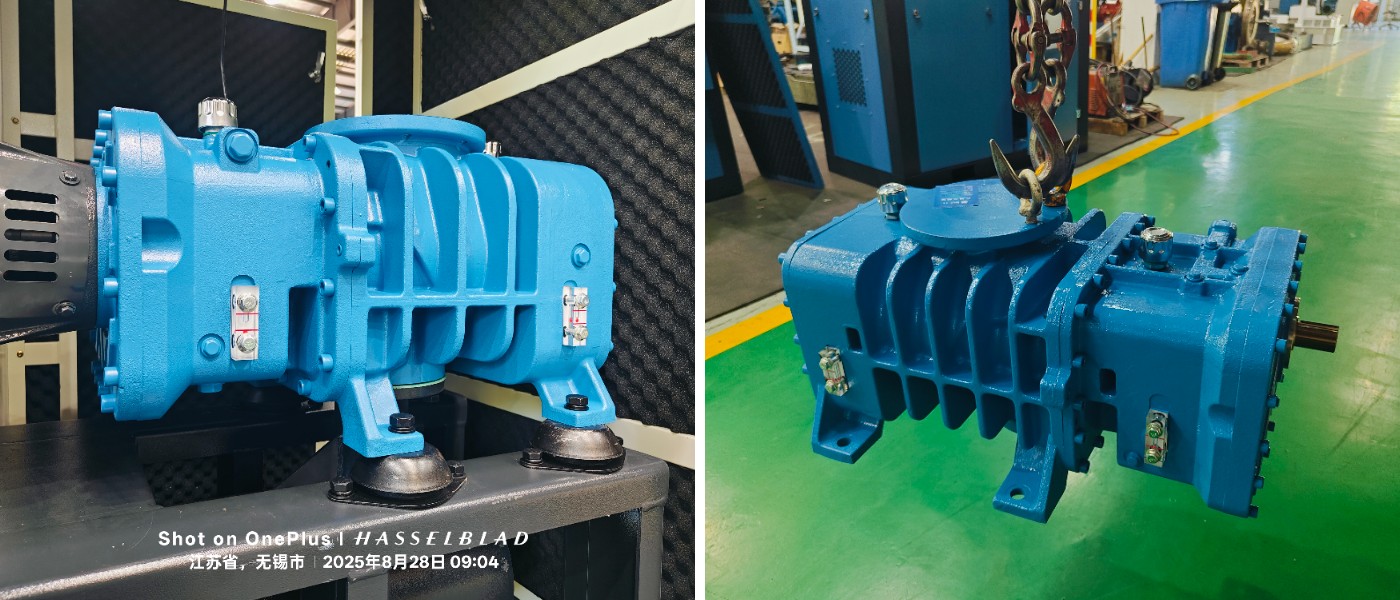

1. Винт винтовой головки:
Подшипники адаптируются к постоянно меняющимся нагрузкам, обеспечивая высокую гибкость и эффективность для обеспечения бесперебойной работы производственного процесса.

2. Воздушный фильтр
Высококачественный впускной фильтр с превосходным уровнем фильтрации, обеспечивающий высокую надежность процесса, энергоэффективность и длительный срок службы, увеличивая интервалы технического обслуживания.

3. Акустический кожух
Уровень шума значительно снижается за счет звукопоглощающей пены и отражения звука от металлических панелей.
Снижает затраты на дополнительное звукоизоляционное оборудование в вентиляционных помещениях.
Все оборудование можно осмотреть, открыв акустический кожух.

4. Интегрированный привод переменной скорости (VSD)
Электрический шкаф с полностью интегрированным инвертором — не требует дополнительного проектирования или установки.
Специально подобранные компоненты привода с точной настройкой параметров для повышения эффективности.
Оптимизированный выбор компонентов снижает стоимость установки.

5. Контроллер микрокомпьютера
Интегрированная система управления вентилятором.
Отображает общее состояние производительности системы, выдает напоминания о необходимости технического обслуживания, уведомления о ремонте, предупреждения об обнаружении неисправностей и аварийном отключении.

6. Система смазки
Усовершенствованная система масляного контура, включающая масляный насос, масляный охладитель и фильтр.
Низкая температура масла продлевает срок службы подшипников и шестерен.

7. Глушители на входе и выходе
Фиксированное положение входных и выходных соединений для удобства монтажа трубопроводов.
Все решетки оснащены подкладками для снижения шума.
Независимый поток охлаждающего воздуха предотвращает рециркуляцию.

8. Двигатель с постоянными магнитами
Высокий крутящий момент на низкой скорости.
Превышает стандарт энергоэффективности двигателя IE3.
Независимый вентилятор охлаждения обеспечивает стабильную работу двигателя.

Интеллектуальные функции: оснащен интеллектуальным ПЛК-управлением, возможностями удаленного управления и несколькими вариантами связи для удобного управления эксплуатацией.

Низкий уровень шума: конструкция винтового ротора минимизирует аэродинамический шум и обеспечивает плавный выход воздуха, исключая внезапный выброс воздуха. Волнообразные впускные и выпускные отверстия дополнительно снижают колебания воздушного потока, что обеспечивает более тихую работу по сравнению с традиционными воздуходувками.

Низкая стоимость: оптимизированная конструкция снижает износ и обеспечивает длительный срок службы. Устройство работает плавно, с минимальной нагрузкой и не требует специального фундамента, что обеспечивает максимальную выгоду для клиента.

Обеспечивает непрерывную работу
В сложных условиях и высокой запыленности надежная подача сжатого воздуха критически важна для бесперебойного производства. Безмасляные винтовые воздуходувки серии BSG разработаны, изготовлены и испытаны в соответствии со стандартами GB/T 15487. Их полностью закрытые двигатели со степенью защиты IP54 обеспечивают непрерывную работу даже в условиях запыленности и влажности, обеспечивая превосходную надежность.

Защищает вашу репутацию и производство
Практически во всех областях применения загрязнение сжатого воздуха маслом может привести к серьёзным производственным проблемам и, как следствие, к увеличению затрат. Безмасляные винтовые воздуходувки серии BSG устанавливают новый стандарт чистоты воздуха, обеспечивая улучшенную защиту критически важных систем и отвечая всё более строгим современным требованиям к качеству воздуха.

Простая установка
Безмасляные винтовые воздуходувки серии BSG готовы к использованию сразу после доставки. Комплексный комплект поставки исключает необходимость в дополнительных закупках, что значительно упрощает процесс монтажа и экономит время и средства. Эти воздуходувки можно напрямую интегрировать в существующие трубопроводы сжатого воздуха для мгновенного запуска и работы.

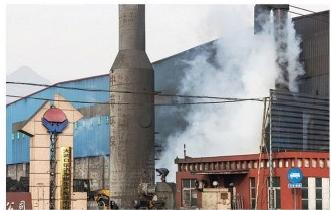

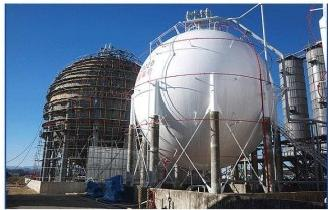

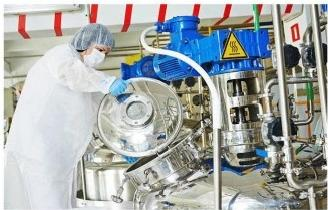

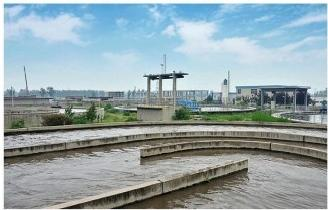

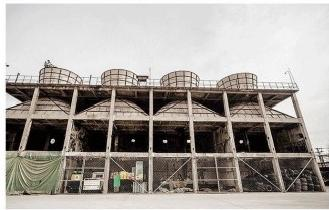

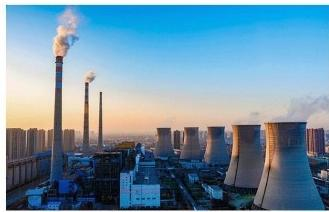

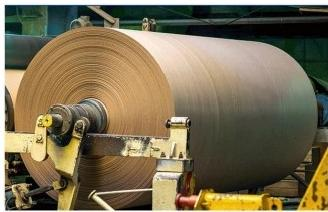

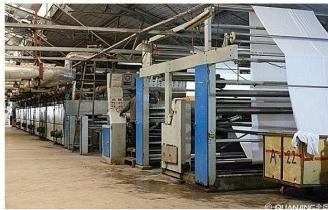

Области применения
